Lüften neu gedacht
Wie effiziente Frischlufttechnik direkt in die Gebäudehülle integriert wird
Wie lässt sich eine moderne Einzelraum-Lüftungstechnik ohne Außenhauben realisieren, die das architektonische Gesamtbild stören würden? Eine mögliche Lösung ist die Integration dezentraler Lüftungsgeräte über einen vormontierten Mauerblock mit der Be- und Entlüftung über den Rollladenkasten.
Unsichtbar gut gelöst: Beim Neubau im Altmühltal wurden die Lüftungsgeräte vollständig im Mauerblock am Rollladenkasten integriert, ohne außenliegende Hauben oder Mauerdurchbrüche.
Bild: Blauberg Ventilatoren
Blauberg Ventilatoren zeigt mit der „VENTO“-Serie und einer Partnerlösung, dem „AIR-ISO COMFORT“-System von Heckner Rollladenbau, wie sich Lüftung unauffällig, effizient und kostensparend umsetzen lassen kann. Und das ohne Abstriche bei Leistung, Schallschutz oder Wartung. Bei dieser Lösung werden die Lüftungsgeräte nicht per Kernbohrung in die Außenwand eingebaut, sondern werkseitig in einen vormontierten Mauerblock integriert. Das schallgedämmte Modul beinhaltet den Wärmetauscher und die Kondensatableitung, der Luftauslass befindet sich seitlich und wird über den Rollladenkasten abgeführt. Dadurch sind weder außenliegende Hauben noch spätere Mauerdurchbrüche notwendig. Das Lüftungssystem verschwindet unsichtbar in einem Bauteil. So bleibt die Fassade optisch ruhig, der Einbau ist bereits im Rohbau möglich und spätere Nachrüstungen gestalten sich unkompliziert.
Zum Be- und Entlüften per Rollladen / Raffstorekasten wird ein schallgedämmter vormontierter Mauerblock verwendet. Das Lüftungsgerät verbirgt sich in dem grauen Block. Der kleine Schlauch beim blauen Zuluft-Pfeil ist für die Ableitung von Schwitzwasser. Der Luftauslass befindet sich seitlich beim roten Pfeil.
Bild: Blauberg Ventilatoren
So funktioniert die „VENTO“-Technologie
Blauberg verwendet für dieses System das dezentrale Einzelraum-Lüftungsgerät „VENTO Expert A50-1 W V.2“. Das sogenannte Pendelsystem funktioniert mit zwei Geräten im Paarbetrieb, die im 70-Sekunden-Takt zwischen Zu- und Abluft wechseln. Während das eine Gerät verbrauchte Raumluft abführt, zieht das andere frische Außenluft an. Ein keramischer Wärmeübertrager speichert die in der Abluft enthaltene Wärme und gibt sie in der folgenden Phase an die Zuluft ab. So lässt sich ein Wärmerückgewinnungsgrad von bis zu 95 % erreichen. Dadurch kann je nach Gebäudezustand und Nutzung eine Heizkostenersparnis von 30 bis 50 % erzielt werden. Das macht die Technik nicht nur für private Bauherren interessant, sondern z. B. auch für Wohnbaugesellschaften und kommunale Bauträger.
Objekt Altmühltal: 17 Wohnungen, frische Luft, keine Außenhaube
Ein Beispiel für die Lüftungslösung zeigt ein Neubauprojekt im Altmühltal. Dort wurde Ende 2024 ein Mehrfamilienhaus mit 17 Wohneinheiten mit insgesamt 46 Geräten des Typs „VENTO Expert A50-1 W V.2“ ausgestattet. Zum Einsatz kam das „AIR-ISO COMFORT“-System der Firma Heckner Rollladenbau aus Stammham nahe Ingolstadt. Dabei handelt es sich um einen schallgedämmten Rollladenkasten, der das Lüftungsgerät samt Rohr, Luftauslass, Wärmeübertrager und Kondensatablauf in einem Baustein aufnimmt. Der Vorteil: Es sind keine Außenhauben nötig, da die Luftführung direkt über den Rollladenkasten erfolgt.

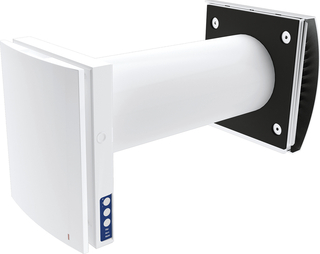

Im Mauerblock integriert, sorgt das Lüftungsgerät „VENTO Expert“ dank Pendellüftung für ein optimales
Raumklima. Reinigung und Wartung erfolgen werkzeuglos.
Bild: Blauberg Ventilatoren
Der Wohnkomfort wurde so nicht nur durch frische Luft, sondern auch durch eine dezente Optik mit effizienter Technik und hohem Schallschutz (Klasse 5) verbessert. Die Betriebsgeräusche der Lüftungsgeräte selbst sind im niedrigsten Modus mit nur 11 dB(A) kaum wahrnehmbar, die zusätzliche Isolierung im Mauerblock sorgt für zusätzliche Dämmung.
Weitere Geräte in kleineren Räumen
Ergänzt wird das System von vier Blauberg-Lüftungsgeräten „A30 S10 W V.2“ sowie acht Abluftventilatoren vom Typ „Sileo Design 100 H“. Der „A30 S10 W V.2“ ist ein besonders kompaktes,
dezentrales Lüftungsgerät mit Wärmerückgewinnung, das sich durch seine geringe Bautiefe für dünnere Außenwände eignet. Es arbeitet reversierend mit einem keramischen Wärmespeicher und passt optimal in kleineren Räumen oder bei modularen Wohnformen.

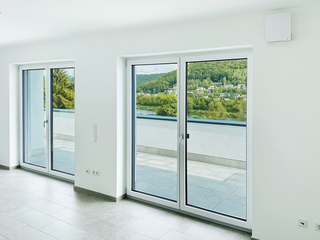

Nicht nur an der Außenfassade, sondern auch im Innenraum dezent integriert: Die Innenabdeckung der Lüftungsgeräte fügt sich unauffällig in den Wohnraum ein. Für ein sauberes Raumklima, leise und ohne störende Optik.
Bild: Blauberg Ventilatoren
Die Auslegung der Lüftung erfolgte gemäß DIN 1946-6 und berücksichtigte Punkte wie Raumgrößen, Nutzungseinheiten und Luftmengenbedarf. Im nächsten Schritt spezifizierte Heckner Rollladenbau die Lüftungsgeräte und deren genaue Platzierung. In kleineren Räumen arbeiten jeweils zwei Geräte im Gegentakt, größere Wohnungen erhielten eine entsprechend höhere Gerätezahl. Der gesamte Betrieb ist auf Druckneutralität ausgelegt, dafür sind eine gerade Anzahl synchron geschalteter Geräte und eine funktionierende Überströmung, etwa über Türspalte, erforderlich. So ließ sich ein gleichmäßiger und kontinuierlicher Luftaustausch über alle Bereiche hinweg sicherstellen. Die Rollladen- bzw. Raffstorekästen wurden werkseitig vorbereitet und im Rohbau montiert. Sobald die Fassaden- und Innenausbauarbeiten abgeschlossen waren, folgte die Endmontage der Lüftungstechnik.
Hygienisch und leicht zu reinigen
Wartung und Reinigung sind werkzeuglos und einfach, da die Geräte gut zugänglich bleiben. Aus hygienischer Sicht ist die Integration im Rollladenkasten sowieso vorteilhaft, da lange Rohrsysteme entfallen. Das reduziert das Risiko von Staubablagerungen und mikrobieller Belastung deutlich. Und da der Kondensatablauf direkt im Kasten integriert ist, wird das Schwitzwasser zuverlässig abgeleitet.

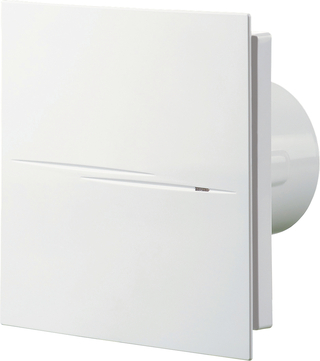

In dem Altmühltaler Neubau wurden auch acht Abluftventilatoren vom Typ „Sileo Design 100 H“ montiert. Das Gerät ist mit ca. 26 dB(A) sehr leise und erreicht eine Förderleistung bis zu 90 m³/h. Mit Feuchtesensor und Nachlaufschaltung für bedarfsgerechte Lüftung im Komfortbereich.
Bild: Blauberg Ventilatoren
Steuerung: Frische Luft per App
Die „VENTO“-Geräte lassen sich über die App „Blauberg Home“ (für Android und iOS verfügbar) bedienen. Optional lässt sie sich auch in ein Smart-Home- oder in Gebäudeleitsysteme einbinden. Die Steuerung kann lokal erfolgen oder per Cloud-Zugriff von unterwegs. So lassen sich Zeitpläne erstellen, Feuchtigkeitswerte überwachen oder Filterwechsel rechtzeitig erkennen.
Die Kombination aus Rollladen- und Lüftungstechnik bietet ein Plus an Gestaltungsspielraum. Der Einbau erfolgt bereits im Rohbau ohne zusätzliche Kernbohrung, die Systeme sind modular
erweiterbar, die Wartung ist unkompliziert und die Integration in die Gebäudehülle erfolgt nahezu unsichtbar.
