„Montagefreundlichkeit entscheidet heute mit“

Herr Fischer, mit Vorlauftemperaturen bis 70 °C positionieren Sie die „HDG A11/18“ auch für den Bestand. Unter welchen Voraussetzungen funktioniert das in der Praxis zuverlässig – und wo sehen Sie Grenzen?

Die „HDG A11/18“ sind sehr gut für den Einsatz im Gebäudebestand geeignet und erreichen bis zu 70 °C Vorlauftemperatur. Nichtsdestotrotz streben wir aus Effizienzgründen eine max. Vorlauftemperatur von 55 °C (z. B. in Verbindung mit Heizkörpern) im Heizsystem an. Die SHK Profi-Redaktion sprach mit Raimund Fischer, Leiter des Geschäftsbereiches HDG Wärmepumpen.
Bild: HDG Bavaria

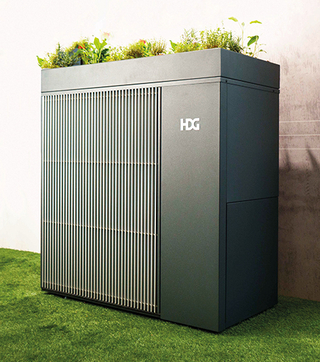

Beliebtes Extra: die bepflanzbare Abdeckung für den Kräutergarten vor der Haustüre macht die Wärmepumpe zur ganz persönlichen Heizung.
Bild: HDG Bavaria

Beliebtes Extra: die bepflanzbare Abdeckung für den Kräutergarten vor der Haustüre macht die Wärmepumpe zur ganz persönlichen Heizung.

Bild: HDG Bavaria

Die „Modulare Hydraulik Plattform“ („MHP“) wird als montagefertige Lösung für SHK-Profis beschrieben. Wie flexibel ist das System bei individuellen hydraulischen Anforderungen?

Die „MHP“ ist vielseitig in ihrem Aufbau und enthält immer alle hydraulischen Komponenten auf Basis des zu installierenden Anlagenschemas. Das bedeutet, dass z. B. bis zu zwei Umschaltventile integriert sind, welche je nach Schema durchaus verschiedene Funktionen haben können. Die in Massing produzierten Produkte sind immer fertig verdrahtet und funktionsgeprüft. Parallel ermöglicht der Inbetriebnahmeassistent der „HDG Control Touch“-Regelung für eine Konfiguration der Anlage vor Ort in unter zwei Minuten.

Das integrierte Sicherheitsmodul trennt Wärmepumpen- und Heizkreis hydraulisch. Welche Vorteile bringt das im Hinblick auf Anlagenschutz, Gewährleistung und Betriebssicherheit?

Das serienmäßig integrierte Sicherheitsmodul trennt die Volumenströme des Heizsystems von der Wärmepumpe, schützt die Wärmepumpe bzw. Verflüssiger vor Verschmutzung und verhindert im Havariefall das Eindringen von brennbarem Kältemittel ins Heizsystem des Gebäudes. Der Primärkreis des Sicherheitsmoduls wird mit einem Wärmeträgermedium gefüllt, so ist z. B. im Hybridbetrieb auch bei Minusgraden keine Zwangszirkulation nötig und die Anlage ist auch bei Stromausfall vor Frostschäden geschützt.

Gerade bei hausnaher Aufstellung spielt der Schallschutz eine große Rolle. Welche Schallwerte werden tatsächlich erreicht – und was sollten Fachbetriebe bei der Standortwahl beachten?

Der Schallleistungspegel nach EN12102 liegt bei 48 dB(A) bei der „A11“-Wärmepumpe. Bei einem Abstand von 3 m wird der Immissionsrichtwert in allgemeinen Wohngebieten deutlich unterschritten. Ein Silentmodus ermöglicht ergänzend, die Wärmepumpe im Nachtbetrieb in Verdichter- und Ventilatorleistung zu begrenzen. SHK-Profis sollten bei der Aufstellung jedoch die einzuhaltenden Schutzzonen zu Gebäudeöffnungen, Lichtschächten usw. beachten. Das HDG-Sicherheitsmodul teilt mit einem Trennwärmetauscher die Flüssigkeitskreisläufe von Wärmepumpenkreis und Heizkreis(en). Das schützt die Wärmepumpe vor Schmutz aus den Heizkreisen, verhindert das Eindringen von brennbarem Kältemittel ganz ohne zusätzliche Sicherheitsmaßnahmen und garantiert absoluten Frostschutz bis -16 °C – ganz ohne energieintensive Zwangszirkulation.
Bild: HDG Bavaria

Nachhaltigkeit spielt zunehmend auch bei öffentlichen und gewerblichen Projekten eine Rolle. Welche Argumente können SHK-Profis mit Blick auf CO₂-Bilanz, Recyclingfähigkeit und Materialwahl in Ausschreibungen anführen?

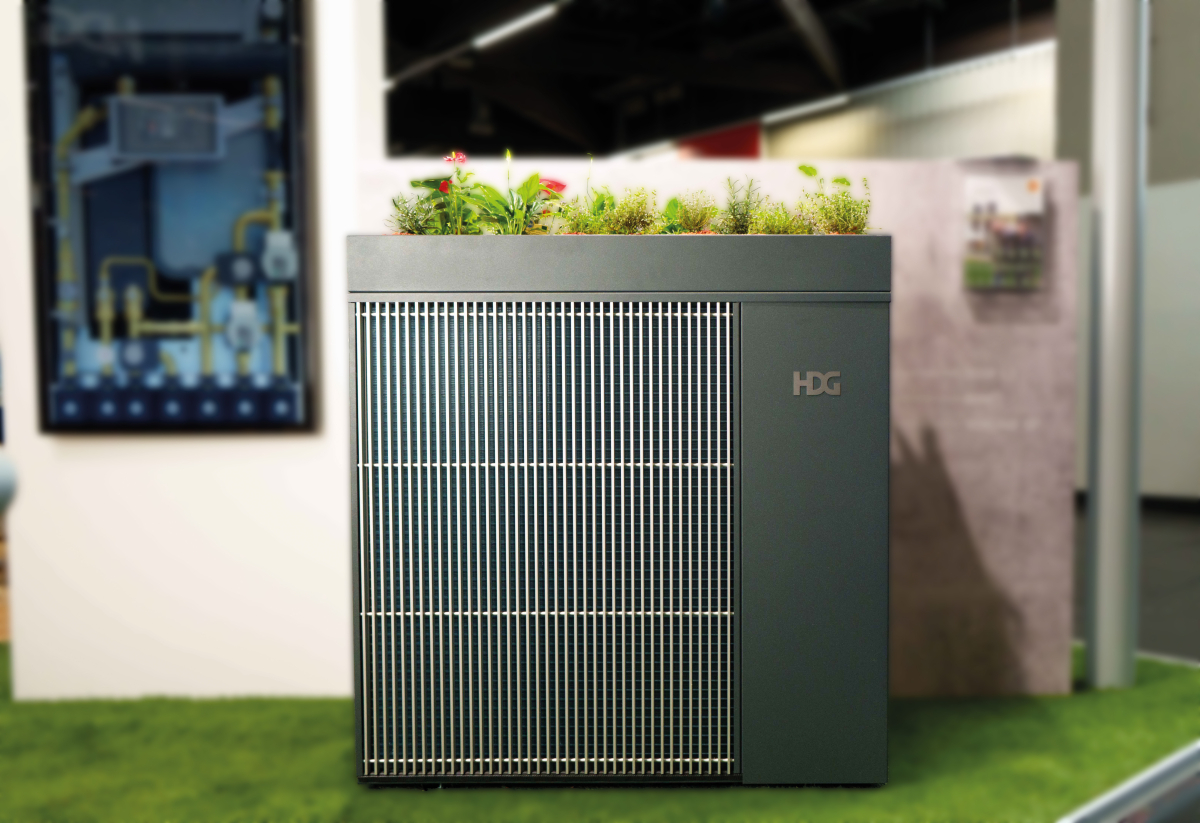

Neben dem eingesetzten Kältemittel R290 mit einem geringen GWP von 3, in Verbindung mit einem sehr hohen SCOP von bis zu 5,3 setzt HDG auf Klimafreundlichkeit im Produkt und während des Betriebs. Durch konsequenten Verzicht auf Kunststoffteile im Gehäuse der Wärmepumpe – Metallgehäuse, eloxiertes Aluminium-Frontgitter etc. – ist das Produkt gut zu recyceln und die Oberflächen sind beständig gegen Witterungseinflüsse wie z. B. Regen oder auch UV-Strahlung. Highlight vom HDG-Messestand: Die bepflanzbare Abdeckung für den Kräutergarten vor der Haustüre macht die Wärmepumpe zur ganz persönlichen Heizung.
Bild: HDG Bavaria

Wie wirkt sich das Gesamtkonzept aus R290, langlebigen Materialien und Sicherheitsmodul auf die Lebenszykluskosten der Anlage aus – insbesondere im Hinblick auf Wartung, Energieverbrauch und langfristige Betriebssicherheit?

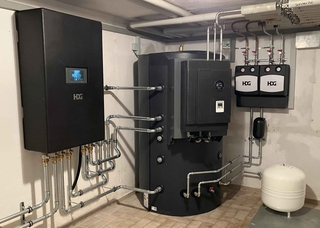

Der Wartungsaufwand der HDG-Wärmepumpen „A11/18“ ist durch das Sicherheitsmodul in der „MHP“ nicht höher als bei anderen vergleichbaren Monoblock-Luft/Wasser-Wärmepumpen. Vor allem der Schutz der Wärmepumpe vor Verschmutzungen aus dem Heizsystem, in Verbindung mit der Frostschutzfunktion sorgt für langfristige Betriebssicherheit. Die Dimensionierung des Sicherheitsmoduls senkt Übertragungsverluste auf ein Minimum und wir erreichen auch in der Praxis sehr hohe Jahresarbeitszahlen. Zum HDG-Gesamtsystem gehören auch die passenden Speicher (Puffer- und Warmwasserspeicher). Diese sind optimal auf die Wärmepumpen abgestimmt. Das schont dauerhaft den Geldbeutel der Betreiber. Die „Modulare Hydraulik Plattform“ eingebunden in wärmepumpenoptimierter Speichertechnologie.
Bild: HDG Bavaria

HDG setzt bewusst auch auf Design und praktischen Nutzen. Wie wird bspw. die optionale Pflanzschale angenommen?

Das Design war uns in der Produktentwicklung einer außen aufgestellten Wärmepumpe sehr wichtig und wir haben uns das „Umfeld“ einer Wärmepumpe im Außenbereich eines Gebäudes genau angesehen. Neben der angesprochenen Pflanzschale, die bei ca. 20 % der gelieferten Anlagen mitbestellt wird, haben wir uns eine Vielzahl von Lösungen rund um die Wärmepumpe mit einem umfangreichen Gebrauchsmuster schützen lassen. Hier können Sie gespannt bleiben.
