Datenübermittlung in der TGA

Kontrolle und Wartung mit GSM-Modul

Die automatische Übermittlung von Daten hat viele Vorteile; z.B. bei der Kontrolle und Wartung der technischen Gebäudeausrüstung (TGA). Darüber hinaus können durch die Weiterleitung von Stör- und Ereignismeldungen Folgeschäden vermieden werden. Eine Möglichkeit der Datenübertragung ist ein GMS-Modul.

ACO hat das GSM-Modul „ACO MtM“ (Message-to-Mobile) entwickelt, mit dem sich die Kontrolle und Wartung von Fettabscheidern, Abwasserhebeanlagen, Rückstauverschlüssen und Anlagen der Verfahrenstechnik vereinfachen, flexibilisieren und zeitlich verkürzen lässt. Das GMS-Modul dient bei Abwasserhebeanlagen und Rückstauverschlüssen zur Benachrichtigung über Fehlfunktionen, Wartungsintervalle und Rückstauereignisse sowie der Abfrage von Betriebsstunden und Behälterfüllständen. Besonders geeignet ist es für Fettabscheideranlagen mit ihren strengen Entleerungsvorgaben. Es ist als Erstbestandteil oder zur Nachrüstung erhältlich.

Funktionsweise

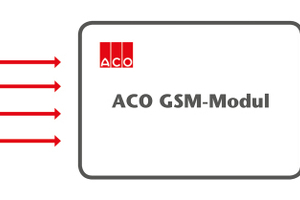

Das GSM-Modul von ACO Haustechnik hat sechs digitale und zwei analoge Eingänge (4-20 mA und 0-10V), zwei Relaiskontakte (um z.B. eine Steuerung aus der Ferne während eines Serviceeinsatzes zu verriegeln) sowie ein 12 V Alarmausgang (z.B. für den direkten Anschluss einer Alarmleuchte oder -hupe). Die Konfiguration des GSM-Moduls vor der Inbetriebnahme muss nicht zwingend vor Ort, sondern kann im Büro erfolgen. Erst bei der Einrichtung und beim Anschluss des Systems wird die SIM-Karte eingelegt, PIN und/oder Name des Objekts in der Steuerung hinterlegt, ebenso wie die verschiedenen Alarme (mit frei konfigurierbaren Störmeldungen) und Telefonnummern (z.B. des Facility Managers und/oder der Servicepartner).

Jeder Alarm lässt sich spezifischen Einzel- oder Gruppen-Empfängern zuordnen. Auch die Art der Meldung (SMS oder E-Mail) sowie die zeitliche Abfolge (bei mehreren Empfängern) ist individuell einstellbar, ebenso wie die jeweils erforderliche Empfangsbestätigung (z.B. Antwort per SMS).

Einsatzmöglichkeiten

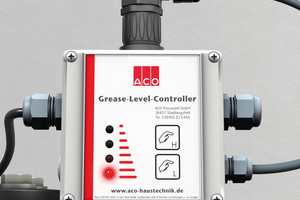

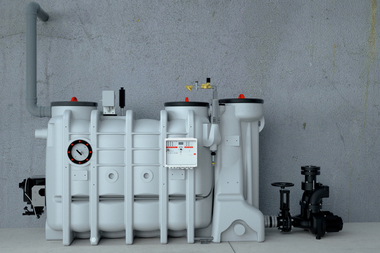

Ein typischer Einsatz des GSM-Moduls von ACO Haustechnik ist die automatische Alarmierung durch ein Fettschichtdickemessgerät in einem Fettabscheider. Nach DIN 4040-100 und DIN EN 1825-2 sind Schlammfang und Abscheider von Fettabscheideranlagen mindestens einmal im Monat, vorzugsweise zweiwöchentlich vollständig zu entleeren und zu reinigen – unabhängig von der tatsächlichen Fettschichtdicke. In Absprache mit der zuständigen Behörde sind jedoch längere Entleerungszyklen möglich, sofern ein geringerer Fett- und Schlammanfall nachgewiesen werden kann. Dieser Nachweis erfolgt durch Dokumentation im Betriebsbuch, dessen Einträge im Zuge der regelmäßigen Überprüfung erfolgen. Zur Messung von Schlammhöhe und Fettschichtdicke sind Fettabscheider herkömmlicher Bauart mit Schaugläsern zur Sichtkontrolle ausgestattet. Bei modernen Geräten erfolgt die Messung automatisch durch ein Fettschichtdickenmessgerät – für die Übertragung der Daten sorgt das GSM-Modul.

Datenübermittlung

Die automatisierte Weiterleitung von Stör- und Ereignismeldungen ermöglicht schnellste Reaktion und damit die Vermeidung von Folgeschäden an Gebäuden und Anlagen. ACO „MtM“ (Message-to-Mobile) zeichnet sich aus durch Multi-User-Fähigkeit (bis zu 5 Empfänger konfigurierbar), Netzunabhängigkeit (Akku-Betrieb bei Stromausfall) sowie durch einfache Bedienung und Einrichtung per Laptop (lizenzfreie Software). Die Einrichtung kann auf Wunsch durch ACO Haustechnik erfolgen: entweder online oder durch einen technischen Berater vor Ort.

x

Thematisch passende Artikel:

Ausgabe 01/2018

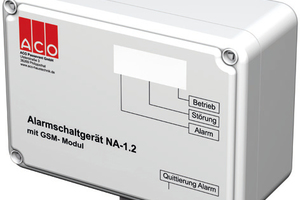

Alarmschaltgerät mit GSM-Modul
