VDE Verlag

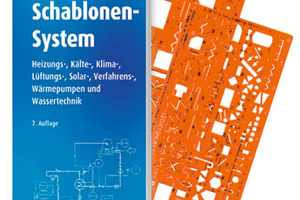

Helmut Lindner: Das Combi-Schablonen-System

Das Schablonen-System dient der rationellen und normgerechten zeichnerischen Darstellung von Blockdiagrammen, technischen Funktions- und Regelschemata, Schalt- und Ablaufplänen sowie Fließbildern. Mit den Zeichenschablonen lassen sich alle benötigten über 200 Symbole darstellen. Der Symbolkatalog enthält neben der allgemeinen Anleitung alle Symbole nach Technologien in Kapitel eingeordnet und mit einer erklärenden Beschreibung versehen. Am Ende eines jeden Kapitels befinden sich praktische Anwendungsbeispiele. Für Ingenieure, Architekten, Techniker, Kälteanlagenbauer, technische Zeichner, Studenten und Auszubildende sowie Praktiker in Industrie, Planungsbüros, Behörden und Verwaltungen ist das Schablonen-System ein praktisches Arbeitsmittel.
