Barockes Wohnen in gewärmten Mauern

Eine authentische Wirkung des Gebäudes sei der Bauherrin Susanne Strauss besonders wichtig, meint diese bei der Präsentation der Räumlichkeiten. Als die Musikerfamilie 2017 das Mainschlösschen in Hallstadt bei Bamberg erwarb, gab es dort barocke Authentizität nur noch in Ansätzen zu spüren. Der einstmalige Schirmhof, erstmals um 1100 in Aufzeichnungen erwähnt, war 1735 von Ludwig Carl Graf von Ostein nach Plänen von Balthasar Neumann ausgebaut worden. Bei den folgenden Umgestaltungen zu Bäckerei, Gasthof, Gerberei, Gartenbaubetrieb und Uhrmacherladen gingen nicht nur viele künstlerische Details verloren, sondern auch die ursprüngliche Raumaufteilung. So verbrachte die Familie Strauss zwei Jahre mit Rückbau, Wiederherstellung des historischen Bauplanes sowie Nutzungs- und Heizungsplanung.

Viele Töpfe, viele Köpfe: der Weg zur Heizungssanierung

Für die Bereitstellung von Denkmalpflegemitteln konnten die kulturell engagierten Eigentümer die Oberfranken Stiftung und den Städtebau der Stadt Hallstadt gewinnen, außerdem die Denkmalpflege München (E-Fonds) sowie den Landkreis Bamberg. Im Gegenzug stellen sie für den Erhalt der Fördergelder den großen Saal im Obergeschoss für stilvolle Eheschließungen und Konzertveranstaltungen zur Verfügung.

An das neue Wärmekonzept, das die alten Öl-Öfen ablösen sollte, wurden von Besitzern und Behörden schließlich ganz besondere Anforderungen gestellt: die bewohnten Räume zuverlässig mit angenehmer Wärme zu versorgen und gleichzeitig Bausubstanz und historischen Charakter des Schlosses zu erhalten. Mit der Ausarbeitung und Umsetzung beauftragten die Bauleute die lokale Firma Kachelmann Bad & Heizung, die mit der Heizungs-, Klima- und Lüftungstechnikerin Sandra Schuster auf Lösungen für außergewöhnliche Bausituationen spezialisiert ist und seit rund 20 Jahren eine vertrauensvolle Zusammenarbeit mit dem Lieferanten Windhager pflegt. So dauerte es auch nicht lange, bis Frau Schuster den Windhager-Gebietsverkaufsleiter Uwe Täuber zur Planung mit ins Boot holte. Beide hatten bereits praktische Erfahrungen mit dem Ansatz „Gebäudetemperierung“ gemacht und sahen darin eine vielversprechende Alternative zu konventionellen Wärmeverteilungssystemen.

Unsichtbar, aber effektiv: die Gebäudetemperierung

„Heizkörper kamen schon aus Denkmalschutzgründen nicht infrage“, erläutert Sandra Schuster ihre Überlegungen, „Fußbodenheizungen in Echtholzböden zu verlegen ist schwierig, außerdem wollten wir die Böden nicht versiegeln und möglicherweise Feuchtigkeit darin einschließen. Für einzelne Bereiche waren konventionelle Wandheizungen im Gespräch, – aber wir haben uns dagegen entschieden, Techniken zu mischen.“

Über den Denkmalschutz München kam ein Kontakt zu Henning Großeschmidt zustande, dessen Konzept der Gebäudetemperierung sich im Museumssektor bewährt hat (www.temperierung.net). In Anlehnung an Wärmeverteilungsanlagen aus der römischen und griechischen Antike führt Großeschmidts System zwei niedrigtemperierte Warmwasserleitungen an der Innenseite der Gebäudehülle entlang. Die so temperierten Wände sind resistent gegen Feuchtigkeit, Schimmelbefall und Keime. Anstatt Luftschichten im Raum zu verwirbeln, verbreiten sie eine angenehm empfundene Strahlungswärme und tragen zu einem gesunden Raumklima bei. Im Vergleich zu einer Radiatorenheizung kommt ein Temperierungssystem mit einer geringeren Vorlauftemperatur aus. Entsprechend können nachhaltige Wärmequellen und moderne Steuerungstechnologien angebunden werden. Bei mehrmaliger Begehung und Prüfung der Baustelle gemeinsam mit Henning Großeschmidt kristallisierte sich im Planungsteam die Einschätzung heraus, dass auch bei Wohn-Nutzung des Anwesens die Temperierungstechnik optimal sein dürfte.

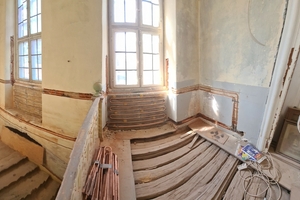

Von Hand geplant, vor Ort angepasst: das unsichtbare Rohrsystem

In Ermangelung geeigneter Blaupausen oder Auslegungssoftware hieß es für Sandra Schuster und Uwe Täuber in Sachen Auslegung „zurück zu den Wurzeln“. Unter Beratung von Henning Großeschmidt fertigten sie Berechnungen und Zeichnungen für die 373 m² Fläche händisch an.

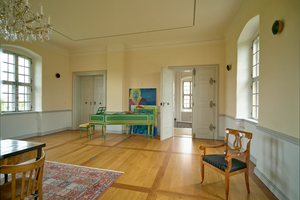

Im Obergeschoss, das neben dem 70 m² großen Saal noch zwei Büros und ein Schlafzimmer umfasst, genügt der Familie eine Temperierung der Wände. Hierfür wurde in jeder der vier Gebäude-Ecken ein Primärkreis aus Kupferrohr im Außenwand-
sockel eingelassen. Um einen optimierten Betrieb und Verbrauch zu erzielen, bleiben diese Primärkreise bis in den Frühsommer hinein erwärmt. Damit wird eine konstante Grundtemperierung von 16-18 °C aufrechterhalten und das Mauerwerk als Wärmespeichermasse genutzt. Darüber hinaus führte man vom Sockelkreis aus 12 Sekundärschleifen in die Fensternischen und auf Brüstungshöhe an den Außenwänden entlang.

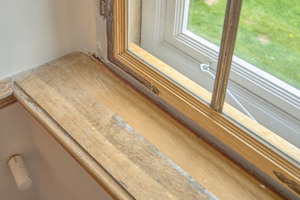

Für eine optimale Wärmeverteilung wurden Abstände von 10 cm zwischen den Leitungen eingehalten, bei einer Überdeckungshöhe durch Putz etc. von 10-15 mm. Da die Rohre auf diese Weise komplett in der Wand liegen, erteilte die Denkmalschutzbehörde eine Spezialgenehmigung für die Anfertigung der Leitungsschlitze. Zu sehen sind nun nur noch die Thermostat-Ventile zur separaten Regelung der Sekundärschleifen.

Analog zum Obergeschoss installierte man auch im Erdgeschoss vier Primärkreise im Außenwandsockel sowie 12 einzeln regelbare Sekundärschleifen. Küche, Ess-/Wohnbereich, Kinderzimmer und Bad wurden zusätzlich mit Fußbodentemperierungsschleifen ausgestattet. Jeder der bodentemperierten Räume erhielt ein RTL-Ventil zur individuellen Temperatureinstellung und einen neuen Holz- bzw. Fliesenbelag. Ferner versah die Familie ein Drittel des Dachbodens mit zwei neuen Zimmern plus Bad/Küche. Die hier eingebrachten Wandtemperierungsrohre können bei Bedarf noch zur Erwärmung des übrigen Dachgeschosses erweitert werden. So lassen sich nun mit insgesamt ca. 1.500 m Kupferrohr (Durchmesser 15 und 18 mm) die Räume auf eine angenehme Temperatur aufheizen.

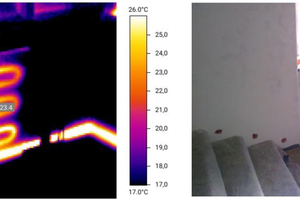

Vor Ort per Hand vermessen, vorgebogen und von den ausgebildeten Fachhandwerkern händisch hartgelötet, fügten sich die Stücke des Kupferrohr-Netzes Nische für Nische zusammen. Nach Aufbringung des Putzes fertigten die Installateure für jedes Fenster eine Wärmebild-Aufnahme an, um die Leitungsverläufe zu dokumentieren und auf Funktion zu prüfen. Mithilfe thermografischer Aufnahmen ließen sich bei der Inbetriebnahme außerdem Restluft-Bestände im System orten. Da die Fa. Kachelmann von vornherein eine Entgasungsstation hatte einbinden lassen, waren die erforderlichen Spülungen zügig erledigt.

Großes Haus, kleiner Kessel: Pellets machen das Rennen

Mit der Ermittlung einer sinnvollen Wärmequelle für das Anwesen stand das dreiköpfige Planungsteam vor einer weiteren Kernherausforderung des Projektes. In dem historischen Bauwerk mit 4,3 m Raumhöhe galt es laut Normberechnung, eine Heizlast von 61,1 kW zu decken. Aufgrund der konstanten Temperaturhaltung mittels Bauwerkstemperierung kann jedoch schon ein Wärmeerzeuger mit 45 kW Spitzenleistung den Bedarf erfüllen.

Fossile Brennstoffe kamen schon aus ökologischen Gründen nicht mehr infrage. Als umweltverträgliche Alternative erwog und verwarf man eine Solaranlage, die aus Denkmalschutzgründen nur unter unverhältnismäßigem Aufwand auf dem Dach des Stallgebäudes hätte installiert werden können. Auch eine Wasser-Wasser-Wärmepumpe wäre bei der benötigten Mindest-Vorlauftemperatur von 50 °C nicht rentabel gewesen. Die Entscheidung fiel schließlich zugunsten eines Pellet-Heizsystems, das im Mainschlösschen mehrere Vorteile bietet: Es ermöglicht eine nachhaltige Rohstoffverwertung, da die Biomasse aus nachwachsenden Quellen stammt und besonders sauber verfeuert wird. Des Weiteren überzeugt es mit günstiger Raumausnutzung, geringem Wartungsaufwand und vergleichsweise niedrigen Betriebskosten.

Effiziente Heizung dank abgestimmter Technik

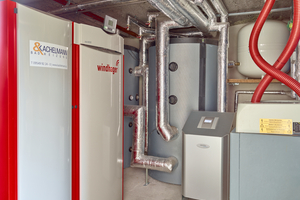

Der ehemalige Stall neben dem Haupthaus bietet Stauraum für 10-12 t Pellets. Das Lager wird von Familie Strauss bei Bedarf aus regionalen Bezugsquellen aufgefüllt, um die benötigten 100.000 kWh Heizenergie sicherzustellen. Die eigentliche Heizungsanlage samt Technik musste auf ca. 14 m² im selben Nebengebäude Platz finden. Hier fügte sich der kompakte „BioWIN XL 45 kW“ auf eine Stellfläche von 1,12 m² ideal ein. (Der verbaute Kesseltyp wurde mittlerweile weiterentwickelt zu dem Modell „BioWIN2 38-63 kW“ für Großobjekte.) Ein komplett schamottfreier Metallkörper, ein langlebiges Doppelzündelement und eine vollautomatische Heizflächenreinigung sorgen für lange Wartungsintervalle von einem Jahr. Aufgrund des effizienten Verbrennungsverfahrens ist erst nach Verbrauch von 8 t Pellets eine Entleerung der integrierten Aschebox nötig – im Mainschlösschen also dreimal im Jahr.

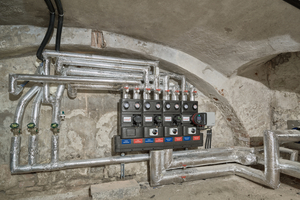

Mittels einer pneumatischen Sauglösung werden die Pellets über 8 flexible Entnahmesonden vom Lager zum Kesselbehältnis transportiert, ohne dass es einer Lagerraumschräge bedarf. Die Saugintervalle lassen sich je nach bevorzugter Tageszeit einstellen. Anfang 2023 wurde zudem ein Fernzugriff eingerichtet, sodass Einstellungsanpassungen auch von der Wohnung oder vom Mobilgerät aus möglich sind. Zwei 800 l fassende Pufferspeicher von Windhager ließen sich ebenfalls im Heizungsraum unterbringen. Für die Verteilerstation im niedrigen Gewölbekeller des Haupthauses kam ebenfalls ein fertiges System von Windhager zum Einsatz. Der 200-l-Trinkwasserspeicher schließlich wurde im Hauswirtschaftsraum des Wohnhauses platziert, um die Leitungen zu den Zapfstellen möglichst kurz zu halten.

Fazit

Zwei Jahre nach dem Einzug im Jahr 2021 präsentiert die Familie Strauss ihr renoviertes Zuhause stolz den ersten Konzertbesuchern. „Das Schöne an diesem Projekt waren der offene Umgang miteinander und der gemeinsame Sinn für das Historische,“ da ist sich Susanne Strauss mit Sandra Schuster und Uwe Täuber einig. „Die Zusammenarbeit zwischen Baufamilie und den Firmen Kachelmann und Windhager hat super geklappt, trotz vieler Anstrengungen und Nachjustierungen. Die Einstellung des Temperierungssystems war anspruchsvoll, wurde aber mit viel Geduld gemeinsam gelöst.
