Komfort am Arbeitsplatz
Kühlsegel-System bringen Akustik, Licht, Lüftung und Kühlung in Einklang
Moderne Bürogebäude stellen hohe Anforderungen an Heizung, Kühlung, Lüftung, Akustik und Beleuchtung. Beim Neubau JS16 im Würzburger Gewerbegebiet Skyline Hill zeigen multifunktionale Licht- und Akustiksegel von Kiefer Klimatechnik, wie sich diese Bereiche effizient kombinieren lassen. Das folgende Projekt ist ein praxisnahes Beispiel für die Integration modularer Systeme, die Raumkomfort, hygienische Luftqualität und flexible Bürostrukturen unterstützen.

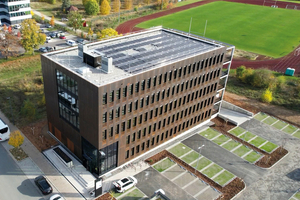

Seit 2018 verwandelt sich das Areal der ehemaligen US-Kaserne im Osten Würzburgs sukzessive in einen vielfältigen neuen Stadtteil. Städtebauliches Ziel der Konversion ist es, auf dem 134,5 h großen Areal einen offenen, lebendigen Raum zum Wohnen, Arbeiten, Erholen, Einkaufen und Studieren zu entwickeln. Im östlichen Quartier VII entsteht das Gewerbegebiet Skyline Hill – hier befindet sich auch das neue Bürogebäude JS16 am Hubland. Projektiert hat es die Oechsner-Kratz Grundbesitz III GmbH & Co. KG aus Würzburg. Die Planung stammt von Oechsner Architekten Ingenieure GmbH in Würzburg.
In dem vierstöckigen kubistischen Neubau sind auf einer Bruttogrundfläche von 3.818 m² verschiedene Büro- und Verwaltungsflächen angesiedelt. Das äußere Erscheinungsbild prägen die markante Fassade aus Cortenstahl und weitläufige Terrassenflächen im Süden. Großzügige Fenster leiten viel Tageslicht ins Innere. So entsteht ein luftig-einladendes Ambiente mit einem attraktiven Kontrastmix aus hellen Wand- und Holzelementen gepaart mit markanten Sichtbeton- und schwarzen Stahlakzenten.
Maxime der Architekten war es, ein energieeffizientes und nachhaltiges Gebäude zu errichten. So kam etwa eine Photovoltaikanlage mit ca. 60 kWp zum Einsatz.
Multifunktionales 4-in-1-System
Die Gebäudeheizung und -kühlung erfolgt via Bauteilaktivierung über Wasserleitungen in Böden bzw. Decken. Ergänzt wird diese um verschiedene Module des „INDUSAIL“-Systems von Kiefer Klimatechnik. Dieses vereint die Aspekte Akustik, Licht, Kühlung sowie Lüftung und bietet Flexibilität bei der Konzeption von Bürolandschaften. In der Ausführung „LUMINOUS“ steht die Beleuchtung im Fokus. Die Variante „SONIC“ legt den Fokus auf Schallabsorption.
Für die genaue Produktauslegung standen die Kiefer-Experten im Innen- und Außendienst zur Seite. Zudem konnte auf ein Auslegungstool zurückgegriffen werden, das eine individuelle, raumweise Auslegung ermöglicht. SHK-Profi-Tipp für ähnliche Bauvorhaben: Bei der Planung ist zu beachten, dass mit dem „INDUSAIL“-System ein maximale Kühlleistung von Q=1.600 W zu erreichen ist. Außerdem kann je „INDUSAIL“ bis zu Vsup= 120 m³/h Zuluft eingebracht werden. Das System arbeitet mit einem hocheffizienten EC-Ventilator mit einer maximalen Leistungsaufnahme von 45 W. Im Licht-
segel kommt eine blendfreie LED-Beleuchtung mit einer maximalen Leistungsaufnahme von je 168 W zum Einsatz.
Optimaler Raumkomfort in Büros und Atrium

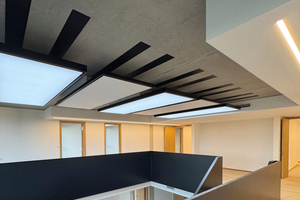

Doch zurück zum Bürogebäude JS16 am Hubland: Hier wurden In den Einzel- und Gruppenbüros die Lichtsegel „INDUSAIL LUMINOUS Plus“ installiert: Ihr transluzentes Diffusorgewebe bietet eine energieeffiziente LED-Flächenbeleuchtung. Die blendfreien Panels sind in der Ausführung „tunable white“ gewählt: Die Farbtemperatur lässt sich stufenlos zwischen Kaltweiß (6.500 K) und Warmweiß (2.700 K) einstellen. Dadurch kann je nach Uhrzeit und Wetterlage eine circadiane Lichtsteuerung analog zu den natürlichen Tag- und Nacht-Lichtverhältnissen erfolgen. Dies gewährleistet die optimale Beleuchtung der Arbeitsräume und ermöglicht ermüdungsfreies, konzentriertes Arbeiten. Darüber hinaus sollen Sensoren an den Modulen eine konstant hohe Raumluftqualität in Abhängigkeit zur Raumtemperatur garantieren: In der Ausführung „LUMINOUS Plus“ wird die Raumluft über eine aufgesetzte Umluftkühleinheit geführt und anschließend mittels der hochinduktiven integrierten „INDUL“-Schlitzdurchlässe in den Raum eingebracht. Durch die speziell entwickelte Ausblasgeometrie ergeben sich feinste Einzelstrahlen, an deren Oberfläche effizient Raumluft induziert werden kann. Bei dieser dezentralen Kühllösung erhält man einen hohen Raumkomfort mit angenehmen Wohlfühltemperaturen ohne Zuggefahr. Pro Segel können bis zu 120 m³/h Primärluft in die Büroräume eingebracht werden. Im Deckenbereich des geschossübergreifenden Atriums kam ergänzend das optisch identische Akustiksegelsystem „INDUSAIL SONIC Plus“ – ebenfalls mit Umluftkühlung – zur Verbesserung der Raumakustik zum Einsatz. Es eignet sich aufgrund seiner günstigen Schallabsorptionswerte für den Einsatz in offenen Gebäudearealen. Das Absorbermaterial mit sichtseitiger Glasvlieskaschierung unterstützt aufgrund seines hohen Lichtreflexionsgrades >90 % außerdem die harmonische Ausleuchtung der Innenräume.
