Systemlösung für Flachdächer

Alles sicher und dicht bei Flachdachinstallationen

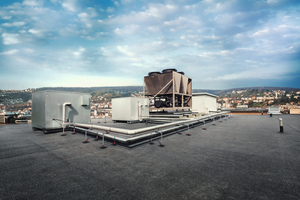

Flachdächer finden sich bei allen Gebäudetypen und müssen vielen Einflüssen strotzen. Sie werden auch oft für haustechnische Installationen verwendet. So müssen Lösungen für die Verlegung und Befestigung von Installationen auf Flachdächern besonderen Anforderungen gerecht werden. Die Unternehmensgruppe fischer hat eine Lösung entwickelt, die eine schonende und sichere Umsetzung ermöglicht, ohne die Dachoberfläche zu beschädigen.

Technisch sind Flachdächer äußerst anspruchsvoll. Denn trotz des geringen Gefälles von maximal 10° (in manchen Ländern bis zu 5°) muss Regenwasser sicher und zuverlässig verdunsten und abfließen. Zudem muss die Dachabdichtung widerstandsfähig gegen Flugfeuer und strahlende Wärme gemäß „EN V 1187 B roof t1“ sein. Weitere Witterungseinflüsse sind unterschiedliche Temperaturen, Wind, Luftdruck und Luftfeuchtigkeit. Auch welche Materialien für die Abdichtung von Flachdächern oder für die ­Dämmung zwischen der Abdichtung und der das Gebäude abschließenden Decke sind wichtige Angaben, da Flachdächer häufig für haustechnische Installationen wie Klimageräte, Lüftungskanäle, Rohrleitungen oder Kabelanlagen genutzt werden. Die immer noch gängigen Lösungen zur Verlegung und Befestigung solcher Installationen bedeuten zusätzliche Durchdringungen für die Dachabdichtung und die Dämmschicht. Damit sind zusätzliche Abdichtungslinien um die Sockel und die Stützen herum verbunden. Gegenüber diesen herkömmlichen Lösungen bietet fischer mit seinem Flachdachsystem eine ­Alternative. Herzstück des Systems ist ein Flachdachfuß aus hochwertigem Kunststoff. Der Halter dient zugleich als Lastverteiler wie auch als flexibler Befestigungspunkt und sorgt für eine sichere und schonende Installation auf Flachdächern. Die abgerundete Form der Grundplatte und die abgerundete Kante an der Unterseite verhindern eine Beschädigung der Dachhaut. Das Design und die Abmessungen gewährleisten eine optimale Lastverteilung.

Horizontale und vertikale Aufnahme von Montageschienen

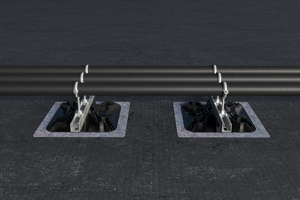

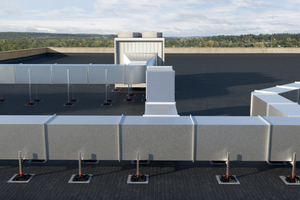

Die Grundplatte bildet die Basis für zwei Varianten des Flachdachfußes. Der Flachdachfuß „standard FFRB“ lässt die passgenaue horizontale Aufnahme von „FUS“-Montageschienen zu und ist die einfache und wirtschaftliche Lösung für die Verlegung von Rohr- und Kabeltrassen. Auch die beliebte Aufständerung von Solarkollektoren und Photovoltaikmodulen lässt sich mit Hilfe des Flachdachfußes FFRB einfach und schnell bewerkstelligen. Als Alternative zum „FFRB“ bietet fischer den Flachdachfuß gelenkig „FFRBH“ an. Er ermöglicht die passgenaue Befestigung von vertikalen „FUS“-Montageschienen, zum Beispiel für den Aufbau von Lüftungsleitungen, Klimaanlagen, Kühltürmen, Rückkühlern, Wartungsbühnen, Gehwegen und Brücken. Der drehbar gelagerte Halter des Flachdachfußes ermöglicht die 360°-Rotation des Gelenkadapters und lässt dadurch die Platzierung des Flachdachfußes in jeder Position zu. Durch Drehen des Handrades ist die stufenlose Einstellung des Neigungswinkels bis zu 12° möglich. Die offene Seite des Gelenkadapters erlaubt die Nutzung verschiedener „FUS“-Schienentypen, zum Beispiel „FUS 41“ und „FUS 21D“. Ergänzt wird das Flachdachfuß-System von fischer durch zwei weitere Komponenten. Das „FFRP“-Schutzvlies sorgt für einen sicheren Schutz von Foliendächern und verhindert die Weichmacherwanderung sowie eine Beschädigung der empfindlichen Dachhaut. Das Produkt „FFRBB“-Flachdachfuß Ballast wird einfach auf den Flachdachfuß aufgesteckt und dient dem Schutz von Installationen vor Beschädigung durch hohe Windlasten.

Das Flachdachfuß-System mit seinen aufeinander abgestimmten Komponenten gewährt eine gute Lastverteilung und Reduzierung hoher Punktlasten. Das ermöglicht die schnelle und sichere Befestigung von Installationen auf Flachdächern und schützt Anwender vor Mängelanzeigen und Regressansprüchen.
