Aus der Sicht des Schornsteinfegers

Verbrennungsluftversorgung über den „Ringspalt“

Ein wesentlicher Bestandteil bei der wiederkehrenden Abgaswegeüberprüfung durch den Schornsteinfeger ist die Überprüfung der Verbrennungsluftzufuhr. Auch bei konzentrisch verlegten Abgasleitungen und anderen Abgasleitungen, die die Verbrennungsluft im Gegenstrom ansaugen, also z. B. bei Brennwertheizungen der Geräteklassen C33x, C63x, C93x, muss die Verbrennungsluft gemessen und überprüft werden.

Neben der Dichtigkeitsprüfung, der sogenannten Ringspaltmessung, werden auch die Temperatur und der Druck gemessen. Veränderungen dieser Werte bedeuten Unstimmigkeiten im Abgassystem. Bei einer Erhöhung der Verbrennungslufttemperatur kann unter anderem eine Undichtigkeit der überdruckbetriebenen Abgasleitung vorliegen. Erhöht sich der Druck (Unterdruck), dann liegt eine Querschnittsverengung vor. Durch Verschmutzung oder durch Fremdkörper im Ringspalt können die Druckverhältnisse sich so verändern, dass eine ungenügende Verbrennungsluftversorgung vorliegt. Das Gebläse innerhalb der Feuerstätte schafft es dann nicht mehr, ausreichend Verbrennungsluft anzusaugen. Neben der Überbelastung des Gebläses besteht auch die Gefahr, dass der Kohlenmonoxidausstoß zunimmt. Die selbstkalibrierende, kontinuierliche Verbrennungsregelung verhindert dies zwar, regelt aber gegen die zunehmend schlechte Verbrennungsluftversorgung.

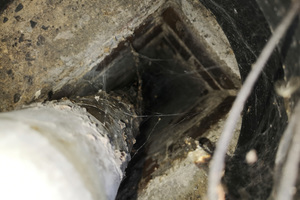

Wenn die Verbrennungsluft auch noch Fremdkörper oder Schmutzpartikel transportiert, kann es zur Störung der mängelfreien Verbrennung kommen. Außerdem besteht die Gefahr, dass es zu Schäden in der Verbrennungseinheit kommt. Defekte Gebläse sind meist die Folge.

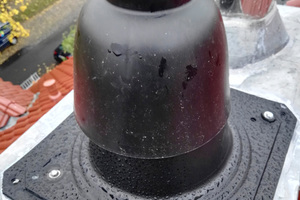

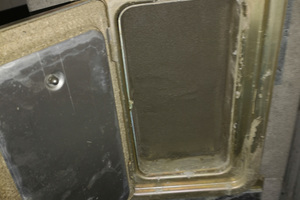

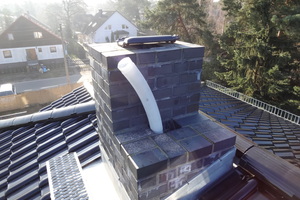

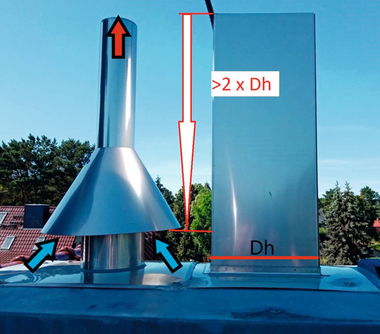

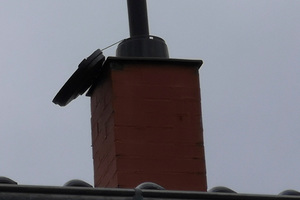

Wichtig ist, dass die Ansaugöffnung im Freien gegen das Eindringen von Schmutz und Witterung gemäß Herstellerangaben geschützt ist. Dies ist aufgrund fehlerhafter Installation oder Verschleiß oft nicht der Fall. Unter anderem dadurch kann es durchaus vorkommen, dass die Verbrennungsluftzufuhr gereinigt werden muss. Dazu ist es also wichtig und hilfreich, dass ausreichend Revisionsöffnungen an geeigneten Stellen vorhanden sind. Es wird auch empfohlen, vorhandene dichtschließende Reinigungsverschlüsse von Schornsteinen (z. B. C93x Installation gemäß TRGI) zu erhalten und nicht zu vermauern.

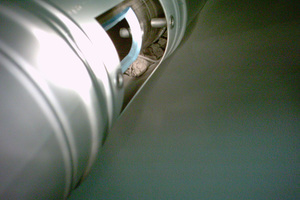

Der Ringspalt oder der Schacht für die Verbrennungsluft kann mit speziellen Kehrapparaten, mit Staubsauger oder mit Druckluft gereinigt werden. Sollte es mit den Geräten nicht möglich sein, kann auch eine Demontage von Abschnitten oder gar der ganzen Abgasleitung erforderlich sein.
