Bodengleiche Duschen im Altbau

Entwässerungslösungen in der Praxis

Duschbereiche, ob gefliest oder in Wannenausführungen, bodengleich zu realisieren, ist im Altbau oft eine Herausforderung, die meist nicht gelöst werden kann. Das Abwasser kann in der Regel nicht in das bestehende – höher liegende – Abwasserrohr im Gebäude transportiert werden. Auch die flachsten Bodenabläufe können die Physik nicht aushebeln, so dass kreative Ideen für die Lösung der Duschentwässerung gefragt sind. Der folgende Beitrag zeigt Entwässerungslösungen im Altbau auf, die dem SHK-Handwerker mehr Handlungsspielraum bei der Erfüllung von Kundenwünschen bescheren.

Modernisierungen von Gebäuden beinhalten in der Regel die komplette Sanierung von Bädern, deren Duschareale – nach Bauherrenwunsch – barrierefrei oder zumindest bodengleich ausgeführt werden sollen. Dies gilt nicht nur für Senioren oder gehandicapte Personen, sondern auch für junge Familien mit Design-Ansprüchen.  Ein barrierefreies Bad lässt sich im Neubau in der Regel problemlos umsetzen, beim Umbau eines Badezimmers im Altbau kann allerdings so manches Hindernis im Weg stehen. Der einfache Austausch der alten, hohen Duschwanne gegen einen herkömmlichen flachen Duschablauf ist nicht immer möglich. Oft fehlt das Gefälle zum Ablauf des Duschwassers in die nächste Abwasserleitung und es wird Pumpenenergie notwendig.

Ausgangsbasis

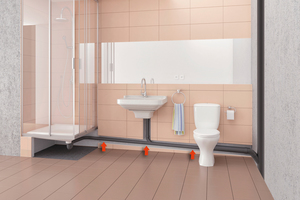

Bild 1 zeigt ein typisches Bad aus den 70ern. Waschbecken, Toilette und Dusche hängen an einem Abwasserrohr, welches in der Wand verputzt installiert wurde. Um das Duschabwasser im freien Gefälle zu entsorgen, wurde die Duschwanne damals ca. 20 cm über dem Boden befestigt. Der Ablauf einer neuen, bodengleichen Dusche würde allerdings mindestens 5 cm unter dem Bodenniveau liegen, so dass das Abwasser nach der Sanierung ca. 25 cm nach oben transportiert werden muss, um die Entwässerung zu garantieren. Was also tun, um dem Bauherrenwunsch dennoch gerecht zu werden? Unterschiedliche Entwässerungskonzepte werden nachfolgend untersucht.

Punkt-Entwässerung

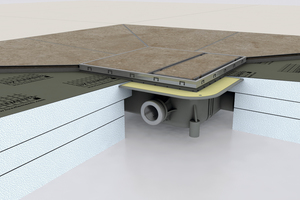

Nachdem die alte Duschwanne, Fliesen sowie Estrich entfernt wurden, wird eine flache und sehr leise Bodenablaufpumpe in den neuen Duschboden integriert und mit verfliest. Das Produkt von Pentair Jung Pumpen (www.jung-pumpen.de) dazu heißt „Plancofix“ (www.plancofix.de) und wurde speziell für den vorliegenden Anwendungsfall entwickelt. Der „Plancofix“ ist eine Kombination aus Bodenablauf und Pumpe (Bild 2). Sobald das Wasser aus der Dusche in den Behälter läuft, pumpt die kleine leise Pumpe des „Plancofix“ das Wasser zur nächsten Gefälleleitung, die wie beschrieben, im Altbau deutlich höher als der neu installierte Ablauf liegt (Bild 3).

Der „Plancofix“ fördert eine Wassermenge von bis zu 30 l pro Minute und ist damit auch für den Einsatz von Duscharmaturen mit hohen Durchflussmengen geeignet.

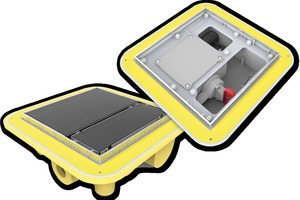

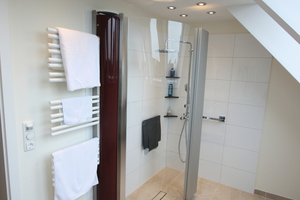

Bei begrenzten Platzverhältnissen bietet der Markt auch Lösungen, bei denen zum Beispiel die Duschabtrennung kombiniert mit den erforderlichen Armaturen klappbar gestaltet ist. Bild 4 zeigt diese Variante kombiniert mit einem „Plancofix“.

Am Markt sind auch Hartschaum-Duschtassenelemente mit eingebauter und ein gedichteter Bodenablaufpumpe „Plancofix“ erhältlich. Hier ist das Gefälle gleich mit eingearbeitet und Unterbauelemente können je nach Einbausituation verwendet werden.

Linear-Entwässerung

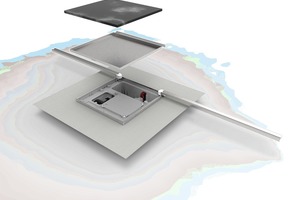

Eine Variante stellt der neue „Plancofix Line“ dar, der als Entwässerungsrinne ein neues Design bietet, aber auch weitere Vorteile hat. Der Fliesenleger muss nur noch ein einseitiges Gefälle Richtung Rinne herstellen. Der Nutzer steht in der Regel nicht mehr auf dem Entwässerungsgegenstand, da dieser normalerweise wandnah installiert wird.

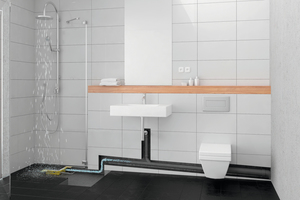

Die Revisionsöffnung zur Reinigung des Duschablaufes wird in der übrigen Fliesenoptik ausgeführt und ist somit kaum wahrnehmbar (Bild 6). Die Rinnenoptik wird durch kürzbare Wasserführungsschienen hergestellt, die das Duschabwasser in die leistungsstarke Bodenablaufpumpe führen. Mit ca. 90 mm Aufbauhöhe kann das Entwässerungssystem in den vorhandenen Bodenaufbau integriert werden und fördert das Wasser bis auf 1,3 m Höhe. Eine schallgedämmte Wanne und gummigelagerte Motortechnik reduzieren die Geräuschemission auf Werte kleiner 30 dBA.

Abläufe mit „Plancofix“

Sind aus Designgründen bestimmte Marken-Duschabläufe oder Duschwannen gewünscht oder gefordert, kann der „Plancofix“ auch hier eine Lösung anbieten. Bei dieser Variante wird der „Plancofix“ außerhalb des Duschbereiches installiert. Über einen Zulauf wird die Bodenablaufpumpe mit dem gewählten Duschablauf – Punkt oder Rinne – verbunden. Der „Plancofix“ sollte eine relativ kurze Anbindung an den Duschablauf aufweisen und kann unauffällig unterhalb von Badmöbeln oder dem Handtuchhalter eingebaut werden. Zu berücksichtigen ist weiterhin eine Zugänglichkeit zu dem Produkt für Reinigungs- und Wartungszwecke.

Abläufe mit „Hebefix Mini“

Eine andere Möglichkeit Duschabwässer zu entsorgen ist die Verwendung einer kleinen Hebeanlage, die innerhalb einer angrenzenden oder benachbarten Vorwand installiert ist. Der „Hebefix Mini“ wird direkt auf den Betonboden gestellt und ist somit unterhalb des im Estrichbereich eingegossenen Bodenablaufs positioniert. Mit einer Breite von 17,6 cm und 32 cm Länge, passt er nicht nur in eine Vorwandinstallation, sondern auch unter ein beliebiges Badmöbel, welches in Duschnähe aufgestellt ist.

Mit einer Fördermenge größer als 60 l/min und einer Förderhöhe von ca. 5 m können auch mehrere Duscheinheiten mit dem Gerät entsorgt werden. Die kleine Hebeanlage zeichnet sich darüber hinaus durch einen sehr leisen Betrieb aus.

Mit den vorgestellten Lösungen sind somit mehrere Varianten möglich, Duschabwässer auch im Bestand barrierefrei oder bodengleich zu entsorgen.

Tipp

Wer mehr über den oben beschriebenen „Plancofix“
erfahren möchte, findet unter ( www.plancofix.de ) einen
anschaulichen Erklärfilm, der zeigt, wie das Produkt funktioniert.
