Lernen an der frischen Luft

Sanierung einer Sport-Mittelschule in Bayerischen Wald

Im südlichen Bayerischen Wald, eingerahmt von bewaldeten Granitbergen, liegt die Kleinstadt Hauzenberg. Der Schulverband Hauzenberg entschied sich im Rahmen der Sanierung der Sport-Mittelschule die Luftqualität im Schulgebäude zu verbessern. Jedes sanierte Klassenzimmer sollte dazu mit einer mechanischen Lüftung ausgestattet werden. Seit April 2024 sorgen 20 dezentrale Kompaktlüftungsgeräte für frische Luft im sanierten Schulgebäude. Diese wurden vorwiegend in die Schalldecke integriert.

Die Sport-Mittelschule Hauzenberg ist mit rund 500 Schülerinnen und Schülern eine der größten Mittelschulen im Landkreis Passau. Ein besonderer Schwerpunkt liegt auf dem Fach Sport. Das Lehrkonzept sieht vor, dass durch die Sportstunden erst die Voraussetzungen für erfolgreiches Lernen geschaffen werden. Fairness, Konzentration, Ausdauer – all das ist auch im Schulleben wichtig. Die Schüler können dabei zwischen rund 15 Disziplinen wählen: Das Angebot reicht von Fußball und Tennis über Schwimmen, Klettern und Geräteturnen bis hin zu Mountainbiken und Stockschießen. Die Sport-Mittelschule Hauzenberg führt zudem erfolgreich ein Ganztagesmodell – das schafft viel Raum, das Gelernte einzuüben und zu vertiefen. Die notwendige Energie zum Lernen und Bewegen stellt die Schulmensa mit einem ausgewogenen Mittagsangebot bereit.

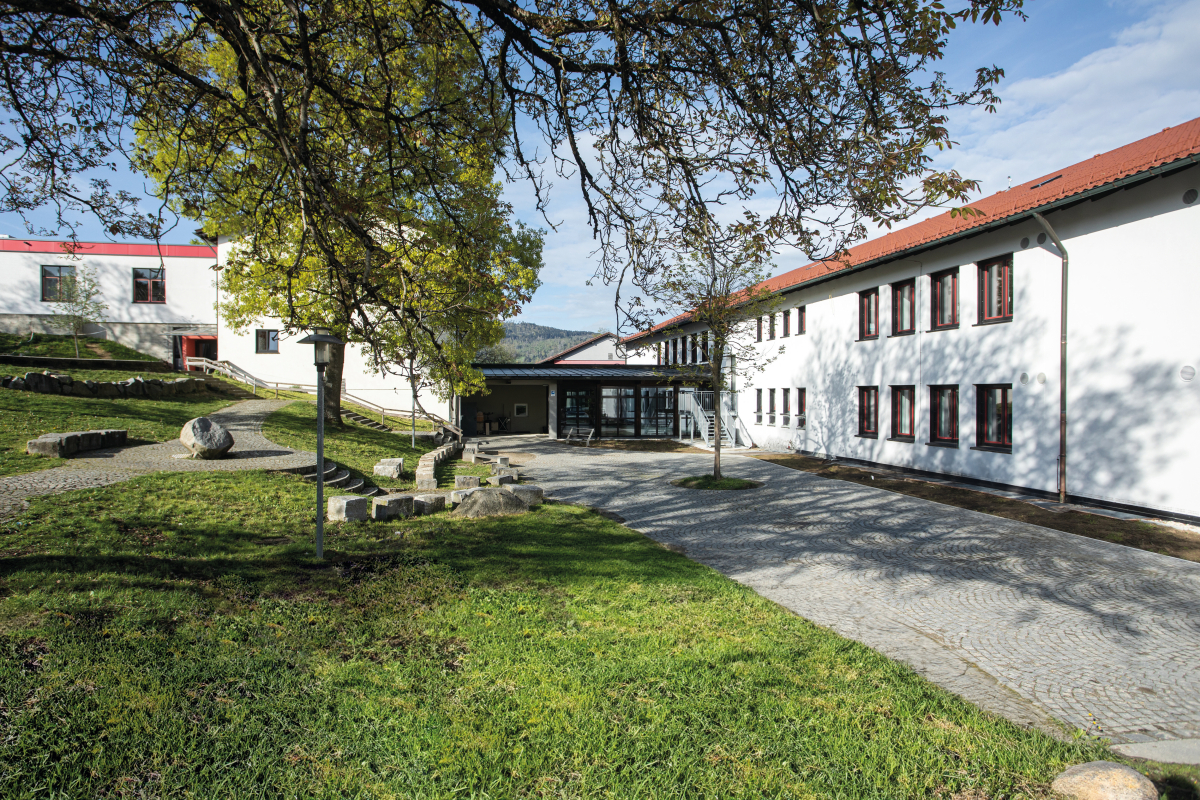

Das Schulareal besteht aus vier Gebäuden aus den 1960er Jahren. Um die Gebäudesubstanz zu erhalten und die Unterrichtsräume auf einen modernen Standard zu bringen, entschied sich der Schulverband Hauzenberg, die Sport-Mittelschule umfassend zu sanieren. Der erste von drei geplanten Bauabschnitten konnte im April 2024 abgeschlossen werden. Hierbei wurde ein Gebäude mit Klassenzimmern und Sporträumen komplett entkernt und generalsaniert.

Lüftungstechnik ist obligatorisch

Um eine gesunde Raumluftqualität für Schüler und Lehrer sicherzustellen, Energieeffizienz zu garantieren und das Gebäude nutzerunabhängig vor Feuchtigkeit schützen, war ein Lüftungssystem mit Wärmerückgewinnung gesucht. Denn eine Fensterlüftung ist im Schulalltag nicht praktikabel: CO2 und Schadstoffe werden nicht ausreichend abgelüftet und die Konzentration und Leistungsfähigkeit sinken entsprechend. Zugleich können Schadstoffe sowie Pollen und Lärm von außen eindringen. Auch energetisch sind geöffnete Fenster nicht sinnvoll, da die wertvolle Heizenergie so wieder zum Fenster hinausgelüftet wird. Die Mittelschule Hauzenberg legte großen Wert auf ein leises, aber trotzdem leistungsstarkes Lüftungssystem mit Wärmerückgewinnung. „Wichtig war auch, dass sich das Lüftungssystem optisch unauffällig in die sanierten Klassenzimmer einfügt“, erklärt Dipl.-Ing. Max Reischl vom Ingenieurbüro Reischl aus Hauzenberg. „Die Verlegung eines Kanalnetzes im Bestandsgebäude war nicht möglich, deshalb waren dezentrale Lüftungsgeräte die erste Wahl“, führt Max Reischl weiter aus.

Im Rahmen der öffentlichen Ausschreibung entschied man sich für die dezentralen Kompaktlüftungsgeräte „airDIRECT“ mit Wärmerückgewinnung des Lüftungsspezialisten Vallox. Dank der raumweisen Installation sind die Geräte ideal für Sanierungsprojekte geeignet. Ein Luftverteilsystem durch das komplette Gebäude ist damit nicht notwendig. Insgesamt wurden 20 dezentrale Lüftungsgeräte „airDIRECT“ installiert. Aus Platzgründen plante das Ingenieurbüro Reischl 18 Deckengeräte „airDIRECT 1000 D CC“ und 2 Standgeräte „airDIRECT 750 CC“ ein.

Einfache und rationelle Montage der Kompaktlüftungsgeräte

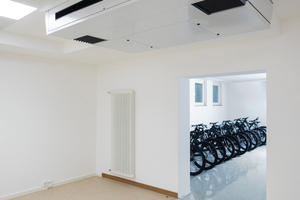

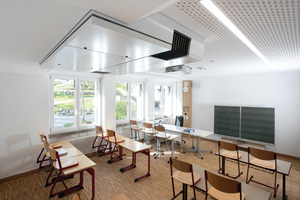

Die dezentralen Lüftungsgeräte ließen sich im Rahmen der Sanierungsmaßnahmen schnell installieren. Dazu wurden in jedem Raum zwei Kernlochbohrungen in der Außenwand für die Zu- und Abluft durchgeführt. Die kompakten Lüftungsgeräte ließen sich mithilfe eines Schienensystems unter der Decke montieren. Für die optimale Frischluftverteilung empfiehlt sich dabei eine zentrale Positionierung des Geräts in der Raummitte. Im Falle der Sport-Mittelschule Hauzenberg sollten sich die Lüftungsgeräte sowie die Rohrführung zur Außenfassade unauffällig in die Schalldecke aus gelochtem Gipskarton einfügen. Die Geräte mit der dezenten weißen Verkleidung wurden deshalb in die Schalldecke teilintegriert. Die Blende wurde entsprechend mit den schmalen Lüftungsschlitzen (Zuluft) nach unten montiert für eine zugluftfreie Luftströmung. Die Abluftkanäle wiederum befinden sich an der Geräteunterseite. Die Rohrführung hingegen fand komplett in der abgehängten Decke Platz und ist somit unsichtbar. Weiterer Vorteil bei der Montage: Eine zusätzliche Kondensatabführung oder gar eine Kondensatpumpe sind bei „airDIRECT“ nicht nötig. Anfallendes Kondensat wird mittels des integrierten Elektroheizregisters einfach verdunstet.

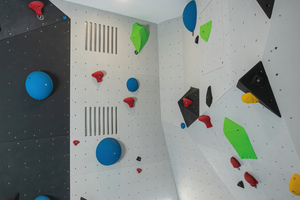

Eine weitere Herausforderung lag im Boulder-Raum, in dem die Schüler ihre Kletterfähigkeiten erproben und verbessern können. Auch dieser Bereich sollte mit einem Lüftungssystem ausgestattet werden. Fachplaner Reischl entschied sich hier für ein „airDIRECT“ Standgerät. Elegant und optisch unauffällig hinter einer Vorwand versteckt, sorgt es für beste Luftverhältnisse beim Klettersport. Über schlitzförmige Luftauslässe strömt die Frischluft in den Raum.

Sparsamer Umgang mit Elekroenergie

Die dezentralen Lüftungsgeräte sorgen dezent für eine gesunde Raumluftqualität in der Sport-Mittelschule und holen dabei die frische Luft des Bayerischen Waldes ins Schulgebäude. Jeder Raum wird kontinuierlich und bedarfsgerecht belüftet. Zwei energiesparende EC-Ventilatoren pro Gerät ermöglichen eine leistungsstarke Be- und Entlüftung mit einer maximalen Luftleistung von bis zu 1.000 m3/h. Integrierte CO2- und Feuchtefühler ermöglichen eine bedarfsgerechte Lüftung. Die serienmäßig integrierten Filter ePM10 50% halten Staub und Pollen zurück. Im Unterricht sind die Geräte kaum zu hören: Dank des integrierten Schalldämpfers gehören die Vallox-Geräte mit 30 dB(A) bei 900 m³/h zu den leisesten auf dem Markt.

Im Winter sorgen Kreuzgegenstrom-Wärmetauscher für einen sehr hohen Wärmerückgewinnungsgrad – so können bis zu 90 % der in der Abluft enthaltenen Wärmeenergie zurückgewonnen werden. Im Sommer wiederum kühlen die Geräte die Räume mittels bedarfsgerechter Nachtlüftung ab. Die Funktionsfähigkeit der Lüftungsgeräte kann individuell über die Bedienelemente „CC 150“ mit Touch-Steuerung überprüft werden. Dort wird auch angezeigt, wann ein Filterwechsel ansteht. Die Sport-Mittelschule Hauzenberg geht einer modernen Schullüftung mit gutem Beispiel voran. Das Sanierungsprojekt zeigt, wie sich dezentrale Lüftungsgeräte mit Wärmerückgewinnung einfach nachrüsten lassen und unauffällig in die Klassenräume einfügen.
