Dezentrale Wohnraumlüftung leicht gemacht

Schritt-für-Schritt-Installation eines dezentralen Lüftungssystems

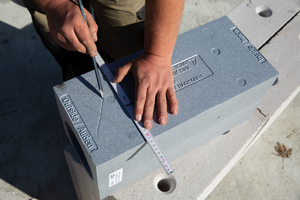

1. Kürzen des Montagesteins: Um Zeit und Kosten zu sparen, empfiehlt sich ein Einbau-Montagestein. Dadurch entfällt die Kernbohrung. Er besteht aus Neopor und wird mit 162 mm großer, runder Öffnung und integriertem Gefälle von 3° geliefert. Der Einbau-Montagestein wird auf die entsprechenden Maße des Mauerwerks zurechtgeschnitten. Quelle (alle): getAir GmbH, Mönchengladbach
1. Kürzen des Montagesteins: Um Zeit und Kosten zu sparen, empfiehlt sich ein Einbau-Montagestein. Dadurch entfällt die Kernbohrung. Er besteht aus Neopor und wird mit 162 mm großer, runder Öffnung und integriertem Gefälle von 3° geliefert. Der Einbau-Montagestein wird auf die entsprechenden Maße des Mauerwerks zurechtgeschnitten.
Quelle (alle): getAir GmbH, Mönchengladbach

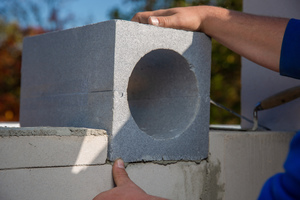

2. Einsetzen des Montagesteins: Der Einbau-Montagestein wird einfach in der zuvor definierten Höhe ins Mauerwerk eingesetzt und beispielsweise mit Wärmedämmziegeln ummauert. Das integrierte Gefälle muss dabei zur Außenwand des Hauses gerichtet sein, so dass anfallendes Kondensat ablaufen kann. Nach Einsetzen des Montagesteins kann mit der Platzierung der aufliegenden Mauersteine fortgefahren werden. Quelle: getAir GmbH, Mönchengladbach
2. Einsetzen des Montagesteins: Der Einbau-Montagestein wird einfach in der zuvor definierten Höhe ins Mauerwerk eingesetzt und beispielsweise mit Wärmedämmziegeln ummauert. Das integrierte Gefälle muss dabei zur Außenwand des Hauses gerichtet sein, so dass anfallendes Kondensat ablaufen kann. Nach Einsetzen des Montagesteins kann mit der Platzierung der aufliegenden Mauersteine fortgefahren werden.
Quelle: getAir GmbH, Mönchengladbach

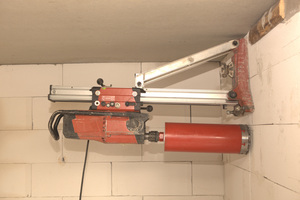

3. Erstellen einer Kernbohrung im Sanierungsfall: Handelt es sich um eine energetische Sanierung des Gebäudes, können die einzelnen Lüftungsgeräte ohne großen Arbeitsaufwand mit einer Kernbohrung installiert werden. Dazu wird in die Außenwand ein Loch mit 162 mm Durchmesser gebohrt. Die Bohrung muss ein Gefälle von 1 bis 3° aufweisen, um später anfallendes Kondensat nach außen abführen zu können, und sollte vorzugsweise von innen nach außen erfolgen. Quelle: getAir GmbH, Mönchengladbach
3. Erstellen einer Kernbohrung im Sanierungsfall: Handelt es sich um eine energetische Sanierung des Gebäudes, können die einzelnen Lüftungsgeräte ohne großen Arbeitsaufwand mit einer Kernbohrung installiert werden. Dazu wird in die Außenwand ein Loch mit 162 mm Durchmesser gebohrt. Die Bohrung muss ein Gefälle von 1 bis 3° aufweisen, um später anfallendes Kondensat nach außen abführen zu können, und sollte vorzugsweise von innen nach außen erfolgen.
Quelle: getAir GmbH, Mönchengladbach

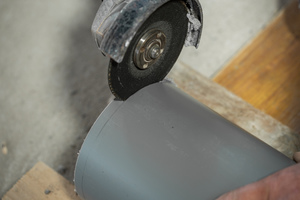

4. Kürzen des Montagerohrs: Falls die Putzarbeiten noch nicht abgeschlossen sind, wird das Montagerohr mit einem entsprechenden Überstand gemäß der späteren Putzdicke mit einer Stichsäge gekürzt. Das Montagerohr soll innen und außen bündig abschließen. Zum Verlegen der Lüfterkabel wird im Rohr außer­dem raumseitig ein Schlitz von ca. 10 mm Breite und 50 mm Tiefe hinzugefügt. Quelle: getAir GmbH, Mönchengladbach
4. Kürzen des Montagerohrs: Falls die Putzarbeiten noch nicht abgeschlossen sind, wird das Montagerohr mit einem entsprechenden Überstand gemäß der späteren Putzdicke mit einer Stichsäge gekürzt. Das Montagerohr soll innen und außen bündig abschließen. Zum Verlegen der Lüfterkabel wird im Rohr außer­dem raumseitig ein Schlitz von ca. 10 mm Breite und 50 mm Tiefe hinzugefügt.
Quelle: getAir GmbH, Mönchengladbach

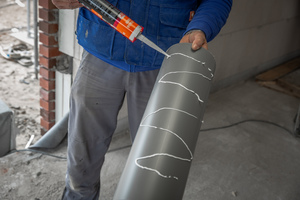

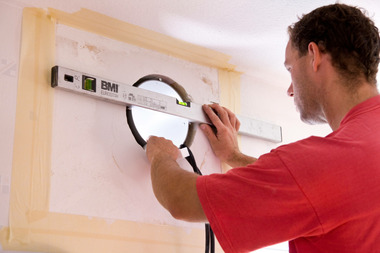

5. Einsetzen des Montagerohrs: Im nächsten Schritt wird der Montagekleber auf die Außenseite des Rohrs aufgetragen. Anschließend wird es in die Öffnung im Einbau-Montagestein geschoben – dabei Trocknungszeit des Montageklebers beachten. Zur Verlegung der Datenleitungskabel sollte ein Schlitz ins Mauerwerk gefräst werden. Quelle: getAir GmbH, Mönchengladbach
5. Einsetzen des Montagerohrs: Im nächsten Schritt wird der Montagekleber auf die Außenseite des Rohrs aufgetragen. Anschließend wird es in die Öffnung im Einbau-Montagestein geschoben – dabei Trocknungszeit des Montageklebers beachten. Zur Verlegung der Datenleitungskabel sollte ein Schlitz ins Mauerwerk gefräst werden.
Quelle: getAir GmbH, Mönchengladbach

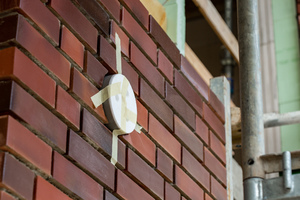

6. Verputzen der Außenwand und Montage der Außenblende: Bis zum Abschluss der Putz- bzw. Fassadenarbeiten sollte das Montagerohr zum Schutz vor Verunreinigungen innen und außen fest mit einem Putzschutzdeckel verschlossen werden. Nach Abschluss der Fassadenarbeiten kann die Außenblende werkzeuglos montiert werden. Quelle: getAir GmbH, Mönchengladbach
6. Verputzen der Außenwand und Montage der Außenblende: Bis zum Abschluss der Putz- bzw. Fassadenarbeiten sollte das Montagerohr zum Schutz vor Verunreinigungen innen und außen fest mit einem Putzschutzdeckel verschlossen werden. Nach Abschluss der Fassadenarbeiten kann die Außenblende werkzeuglos montiert werden.
Quelle: getAir GmbH, Mönchengladbach
7. Einschieben der Lüftereinheiten: Nach Abschluss der Wandarbeiten und der Montage der Außenblende kann die Wärmetauschereinheit installiert werden. Dazu wird diese mit dem Insektenfilter voran in das Rohr geschoben, bis ein Kontakt mit den Positionierungshaken der Außenblende entsteht. Quelle: getAir GmbH, Mönchengladbach
7. Einschieben der Lüftereinheiten: Nach Abschluss der Wandarbeiten und der Montage der Außenblende kann die Wärmetauschereinheit installiert werden. Dazu wird diese mit dem Insektenfilter voran in das Rohr geschoben, bis ein Kontakt mit den Positionierungshaken der Außenblende entsteht.
Quelle: getAir GmbH, Mönchengladbach

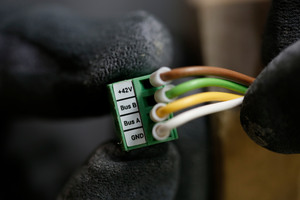

8. Elektrische Installation: Nachdem die Wärmetauschereinheit positioniert wurde, kann die Lüftereinheit in das Montagerohr geschoben werden – der elektrische Anschluss zeigt nach oben. Hier werden die gewünschte Startrichtung und Lüftungszone über den DIP-Schalter eingestellt. Das Datenleitungskabel der Steuerungsbasis wird mit der Lüftereinheit verbunden. Quelle: getAir GmbH, Mönchengladbach
8. Elektrische Installation: Nachdem die Wärmetauschereinheit positioniert wurde, kann die Lüftereinheit in das Montagerohr geschoben werden – der elektrische Anschluss zeigt nach oben. Hier werden die gewünschte Startrichtung und Lüftungszone über den DIP-Schalter eingestellt. Das Datenleitungskabel der Steuerungsbasis wird mit der Lüftereinheit verbunden.
Quelle: getAir GmbH, Mönchengladbach

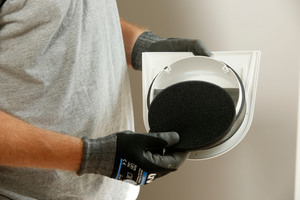

9. Staubfilter einsetzen: Sobald alle Arbeiten im Gebäudeinneren abgeschlossen sind, kann die Innenblende montiert werden. Zuvor wird der Staubfilter in die Filterhalterung der Innenblende gelegt. Für noch sauberere Raumluft gibt es optional einen Feinstaub- und Pollenfilter. Der Filter sowie die Lüftungseinheiten können ganz einfach selbst gereinigt bzw. gewechselt werden. Quelle: getAir GmbH, Mönchengladbach
9. Staubfilter einsetzen: Sobald alle Arbeiten im Gebäudeinneren abgeschlossen sind, kann die Innenblende montiert werden. Zuvor wird der Staubfilter in die Filterhalterung der Innenblende gelegt. Für noch sauberere Raumluft gibt es optional einen Feinstaub- und Pollenfilter. Der Filter sowie die Lüftungseinheiten können ganz einfach selbst gereinigt bzw. gewechselt werden.
Quelle: getAir GmbH, Mönchengladbach

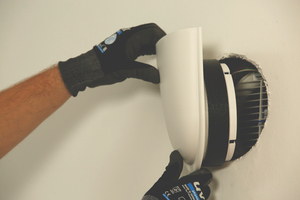

Innenblende einsetzen: Zu guter Letzt wird die Innenblende in das Montagerohr gesteckt. Die Öffnung der Blende (Luftauslass) zeigt, gegenteilig zur Außenblende, nach oben. Zum luftdichten Verschließen des Gerätes können im Bedarfsfall die schwarzen Verschlusskappen benutzt werden. Quelle: getAir GmbH, Mönchengladbach
Innenblende einsetzen: Zu guter Letzt wird die Innenblende in das Montagerohr gesteckt. Die Öffnung der Blende (Luftauslass) zeigt, gegenteilig zur Außenblende, nach oben. Zum luftdichten Verschließen des Gerätes können im Bedarfsfall die schwarzen Verschlusskappen benutzt werden.
Quelle: getAir GmbH, Mönchengladbach
Fertig! Die dezentralen Lüftungsgeräte verbergen sich hinter den unauffälligen Innenblenden. Quelle: getAir GmbH, Mönchengladbach
Fertig! Die dezentralen Lüftungsgeräte verbergen sich hinter den unauffälligen Innenblenden.
Quelle: getAir GmbH, Mönchengladbach

Dezentrale Lüftungssysteme lassen sich einfach und ohne großen Aufwand installieren. Deshalb eignen sie sich besonders für die energetische Sanierung von Bestandsbauten. Doch auch im Neubau von Einfamilien- und Mehrparteienhäusern sind dezentrale Lüftungsanlagen aufgrund ihrer unkomplizierten Planung und schnellen Montage nicht mehr wegzudenken. So kann mit wenig Aufwand ein gesundes Wohnklima bei gleichzeitig bestmöglicher Energieeffizienz geschaffen werden.

Die Montagebildstrecke von getAir zeigt anhand des Lüftungsgeräts „SmartFan“ mit Wärmerückgewinnung, wie schnell eine dezentrale Lüftung einzubauen ist. Aufgrund des Einbau-Montagesteins von getAir wird im Neubau keine Kernbohrung mehr benötigt – das spart Zeit und Kosten. In der Rohbauphase wird der Montagestein mit vorgefertigter Öffnung und integriertem Gefälle wie ein Mauerstein eingesetzt. Durch den Werkstoff Neopor hat er hervorragende Dämmeigenschaften und ist zudem schwer entflammbar.

Handelt es sich um eine energetische Sanierung des Gebäudes, können die einzelnen Lüftungsgeräte ohne großen Arbeitsaufwand mit einer 162-mm-Kernbohrung installiert werden. In der Fertigstellungsphase werden die Lüftungskomponenten einfach in die Öffnung im Montagerohr eingeschoben. Auch der Anschluss der Lüftereinheiten lässt sich einfach erledigen. Eine Steuereinheit kann dabei mehrere Lüftungsgeräte gleichzeitig regeln. Durch innovative Technik wird so der Montageaufwand des Lüftungssystems deutlich reduziert.
