Punktgenaue Wärme auf Lager
Dunkelstrahler im Energiespar einsatz

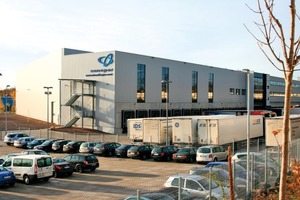

Die neue 5000 m² große Lagerhalle, die das hochmoderne Logistikzentrum der Sonepar Deutschland GmbH auf insgesamt 23 000 m² erweitert, ist ein Bekenntnis zum Standort Holzwickede. Die heiztechnische Ausstattung des Neubaus mit Dunkelstrahlern ist aber auch ein Bekenntnis zu einem sparsamen Umgang mit dem Energieträger Gas.
Flexibel auf die Anforderungen des Marktes zu reagieren, ist eine Spezialität der Sonepar Deutschland GmbH (www.sonepar.de). Mit einem großen, auf Markenartikel ausgerichteten Sortiment und Just-in-time-Logistik bietet das Elektrogroßhandels-Unternehmen dem Wettbewerb die Stirn. An die 40 000 Artikel werden ständig für Kunden auf Lager gehalten. Das Konzept kommt an, das Unternehmen expandiert. Sichtbarer Beweis ist das neu errichtete Hochregallager, das die Lagerfläche am Standort Holzwickede auf insgesamt 23 000 m² erhöht. Die Logistik ist so ausgerichtet, dass die gelagerten Artikel innerhalb von 24 Stunden an jeden Punkt Deutschlands geliefert werden können. Realisiert wird dies durch ein Zusammenspiel von Zentrallager und Transitpunkten. In der neuen Halle erfolgt der Warentransport im Wesentlichen über 14 Rolltore mit Ladebrücken und Torabdichtung. Dieses Konzept gegen Zugluft und extreme Temperaturschwankungen wird durch das System der Dunkelstrahlerheizung der GoGaS (www.gogas.com) ergänzt.
Physikalisch sinnvoll
Warme Luft steigt nach oben. Diese physikalische Eigenschaft muss bei der Auslegung jedes Heizungssystems beachtet werden. Strahlungsheizungssysteme, wie Dunkel- und Hellstrahleranlagen, sind daher für Gebäude mit Geschosshöhen über 10 m besonders gut geeignet. Sie senden die Wärme wie die Sonne von oben nach unten und erreichen so den gleichen Effekt, wie die Sonne im Hochgebirge – auch bei Minusgraden kann man sich dort sonnen, ohne dabei zu frieren. Erklärbar ist dieser Effekt mit dem Wärmeempfinden des Menschen, der die Umgebungstemperatur stets als einen Mittelwert aus Luft- und Strahlungstemperatur registriert. Infrarot-Strahlungsheizungen machen sich diesen Effekt zu Nutze. Sie erwärmen nicht primär die Raumluft, sondern Personen und Gegenstände, die sich im Raum befinden. Boden, Wände, Decke nehmen die Wärmestrahlung direkt auf, erwärmen sich und geben die Energie ihrerseits über Konvektion an die Luft wieder ab.
Das Lufttemperaturniveau in der Halle ist deutlich niedriger als bei herkömmlichen Heizsystemen. Aber über das Zusammenspiel mit der Infrarotstrahlung, die direkt von den Dunkelstrahlern ausgeht, wird in der Sonepar-Halle ein angenehmes Arbeitsklima geschaffen. Das niedrige Temperaturniveau der Raumluft sorgt für geringe Wärmeverluste durch den, trotz aller baulichen Maßnahmen, unvermeidlichen Luftwechsel. Auch die Transmissionswärmeverluste werden durch die geringere Temperaturdifferenz zur Außenluft deutlich verringert. Die Temperaturmischung aus Luft- und Strahlungstemperatur signalisiert dem menschlichen Körper warm, kalt, angenehm. So kann die Lufttemperatur in der Halle relativ niedrig gehalten werden, da die Strahlungstemperatur der Infrarot-Strahlungsheizung diese Temperaturdifferenz ausgleicht und immer ein angenehmes Arbeitsklima schafft. Störende Luftbewegungen treten nicht auf.
Zonenbeheizung für gezielte Wärme

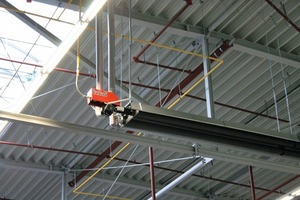

Punktgenaue Wärme ist einer der großen Vorteile der Strahlungsheizung. Das heißt, jeder Bereich wird genau mit der Wärme beaufschlagt, die er benötigt. Bei Sonepar gliedert sich die Halle in den 3500 m² großen Lagerbereich und einen ca. 1000 m² großen Kommissionierungsbereich, über dem sich noch eine Galerie befindet. Als Berechnungsgrundlage für die Heizlastberechnung wurde eine Innentemperatur von 19 °C und eine minimale Außentemperatur von -12 °C zu Grunde gelegt. Um einen energiebewussten Betrieb zu gewährleisten, wurden ausschließlich isolierte Dunkelstrahler der optimierten Serie „GoGaS DSUi genius“ eingesetzt, die mit zwei effizienzsteigernden Neuerungen aufwarten. Eine neuartige Keramikfaserverbund-Isolierung verhindert hier besonders wirkungsvoll Wärmeverluste nach oben und trägt so zu einer effektiven Senkung der Heizkosten bei. Hinzu kommt eine optimierte Reflektorkonstruktion mit tiefer gezogenen Seitenteilen, die in Kombination mit der Isolation den Strahlungswirkungsgrad erhöht. Der dezentrale Einsatz und die unterschiedlichen Leistungsgrößen der Geräte mit dem u-förmigen Strahlrohr eröffneten die Möglichkeit, jeden Bereich zielgerichtet auszustatten. Der 16,5 m hohe Lagerbereich wird heute über sechs GoGaS-Dunkelstrahler „genius“ mit einer Leistungsgröße von 40 kW erwärmt. Den niedrigeren, nur ca. 6 m hohen Kommissionierungsbereich beheizen sieben „genius“-Dunkelstrahler mit einer Leistungsgröße von 20 kW. Kurze Aufheizzeiten sparen teure Energie. Die Strahler werden nur eingeschaltet, wenn sie benötigt werden und liefern dann Wärme mit Sofortwirkung.
Einzel- und Sammelabgasanlagen

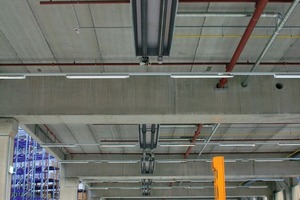

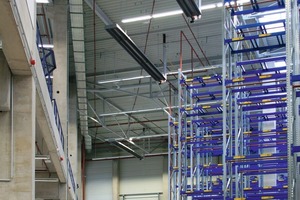

Auch die Abgasführung wurde individuell angelegt. Im hohen Lagerbereich befinden sich die Dunkelstrahler direkt unter der Hallendecke. Hier wurde die einfachste und häufigste Lösung der Einzelabgasführung durch das direkt über dem Gerät liegende Dach gewählt. Im niedrigeren Kommissionierungsbereich war dies aufgrund der darüber liegenden Galerie und der großen Entfernung zum Dach nicht möglich. „Hier wurden alle sieben Strahler dieses Funktionsabschnittes in einem Sammelabgassystem zusammengeführt, das – unterstützt von einem zentralen Ventilator – die Abgasführung über das Dach sicherstellt“, erklärt Karl Bieneck von der Bieneck GmbH, Nottuln, die mit der energetischen Ausrüstung des Komplexes betraut wurde.
Fühler im Energiespareinsatz
Untersuchungen belegen, dass jedes Grad weniger Raumtemperatur zu einer Energieeinsparung von ca. 6 % führt. Intelligenten Regelungs- und Steuerungssystemen kommt damit innerhalb der Heizungsanlage eine große Bedeutung zu. Bedingt durch die unterschiedlichen Raumhöhen wurde die Steuerung des Lager- und Kommissionierungsbereiches individuell geregelt. Jeder der beiden Bereiche ist mit einer speziell für das System der Dunkelstrahlerheizung entwickelten „Infratronic Comfort“-Regelung ausgestattet. Je nach Nutzungsprofil können hier unterschiedliche Temperatur- und Zeitvorgaben eingestellt werden. Ergänzt durch GoGaS-Raumtemperaturfühler wird nicht nur die Luft-, sondern auch die Strahlungstemperatur in der Halle erfasst. Einflüsse wie z. B. Sonneneinstrahlung werden ebenfalls mit einbezogen. Ohne einen Komfortverlust in den beheizten Bereichen wachen diese Strahlungsfühler über die erwartete energiesparende Beheizung und erzielen so jederzeit ein Ergebnis, das unter dem Strich alle Beteiligten zufrieden stellt – auch nachts.
