Tragfähigkeit und Befestigung: Lasten sicher in den Baukörper ableiten

Die Tragfähigkeit einer Vorwand ergibt sich aus dem Zusammenwirken von Tragwerk, Befestigungspunkten und Beplankung. Ziel ist eine sichere Lastabtragung – sowohl für statische Belastungen durch Sanitärobjekte als auch für dynamische Beanspruchungen im täglichen Gebrauch.

Typische Anforderungen betreffen insbesondere wandhängende Elemente wie WCs oder Waschtische. Hier sind definierte Belastungswerte einzuhalten, um eine dauerhaft sichere Nutzung zu gewährleisten.

Baustellenrealität: geeignete Untergründe erkennen

Bereits bei der Planung ist zu prüfen, an welchem Untergrund die Vorwand befestigt wird. Je nach Einbausituation unterscheiden sich die Anforderungen an Massivwände, Metallständerwerke oder Holzständerkonstruktionen. In allen Fällen müssen die Befestigungsmittel auf die vorhandene Konstruktion abgestimmt sein und die auftretenden Lasten zuverlässig aufnehmen können.

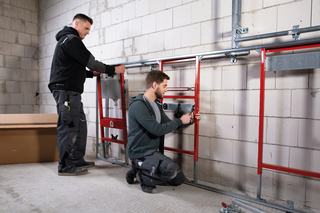

Massivbau (Mauerwerk, Beton): direkte Verankerung mit zugelassenen Dübeln und Schrauben

Metallständerwände: Befestigung am tragenden Profil, ggf. mit verstärkten Profilen

Holzständerwände: kraftschlüssige Verschraubung in tragende Holzbauteile

Unabhängig von der Bauweise gilt: Das Tragwerk der Vorwand muss so ausgeführt sein, dass die Lasten zuverlässig aufgenommen und ohne Verformung weitergeleitet werden.

Boden- und Wandbefestigung im Zusammenspiel

Entscheidend ist eine fachgerechte Verbindung aller Systembestandteile, damit die auftretenden Lasten sicher in Boden, Wand oder Ständerwerk abgeleitet werden. Eine sichere Vorwandkonstruktion basiert daher immer auf der Kombination aus Boden- und Wandverankerung.

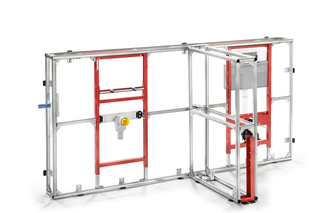

Der Bodenanschluss kann sowohl auf dem Rohfußboden als auch auf dem Fertigfußboden erfolgen. Eine Ausnahme bilden freistehende Installationswände, welche teilhoch oder raumhoch ausgeführt werden können. Freistehende Wände müssen fest mit dem Rohbaufußboden verbunden werden. Der Aufbau auf dem Fertigfußboden ist in der Regel nicht möglich. In jedem Fall müssen die Dübel vollständig im tragfähigen Untergrund verankert sein. Der Wandanschluss sorgt für die horizontale Stabilität; hier sind Befestigungs- und Randabstände einzuhalten. Bei freistehenden oder teilhohen Konstruktionen sind zusätzliche Abstützungen erforderlich, um Kipp- und Biegebelastungen aufzunehmen.

Besonders bei Reihenmontagen oder langen Vorwandabschnitten ist außerdem auf ausreichende Aussteifung zu achten. Werden größere Abstände zwischen den Installationselementen überbrückt, können zusätzliche Schienen, Konsolen oder Verstärkungen erforderlich sein, um Verformungen zu vermeiden und die Stabilität der gesamten Konstruktion sicherzustellen.

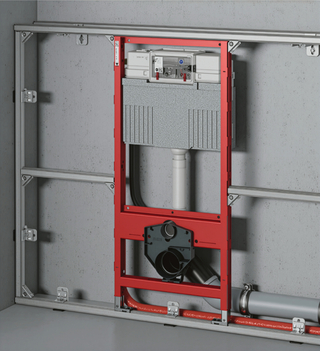

Beplankung als lastverteilendes Element

Die Beplankung erfüllt nicht nur gestalterische Aufgaben. Sie trägt zur Aussteifung der Vorwand bei und beeinflusst deren Belastbarkeit. Deshalb müssen Material, Plattenstärke und Befestigung den jeweiligen Systemvorgaben entsprechen. Auch die Verschraubung der Platten mit den tragenden Profilen ist für die Stabilität der Konstruktion von Bedeutung.

Insbesondere im Bereich von WC- und Bidetinstallationen sind zusätzliche Verstärkungen häufig Bestandteil einer dauerhaft belastbaren Ausführung. Nur wenn die Beplankung korrekt ausgeführt ist, können Lasten gleichmäßig in das Tragwerk eingeleitet werden.

Konsollasten richtig einordnen

Bei der Befestigung von Gegenständen an einer Vorwandkonstruktion werden Konsollasten in die Wand eingebracht. Die Konsollasten dürfen nach DIN 18183 bei Montagewänden aus Gipskarton und nach DIN 4103 bei nichttragenden inneren Trennwänden einen bestimmten Wert pro Wandlänge nicht überschreiten. Die DIN 18183 unterscheidet dabei zwischen leichten, sonstigen und schweren Konsollasten. Die zulässige Konsollast wird als Belastung pro Meter Wand angegeben. Die angegebenen Werte sind von der Ausladung der Belastung abhängig. Schwere Konsollasten (über 70 kg/m Wandlänge) werden generell durch ein Modul oder durch eine spezielle Anschlusseinheit aufgenommen. Mittlere Konsollasten (40 kg/m bis zu 70 kg/m Wandlänge) können in Einfachständerwänden an jeder beliebigen Stelle der Wand eingeleitet werden, sofern die Beplankung mindestens 18,0 mm dick ist. Dies gilt auch für Doppelständerwände, wenn die Ständerreihen kraftschlüssig – z. B. durch Laschen – miteinander verbunden sind. Andernfalls müssen sie an Tragwerksstreben befestigt werden. Leichte Konsollasten (bis zu 40 kg/m Wandlänge) können überall direkt an der Beplankung befestigt werden.

Belastungsanforderungen an Sanitärmodule

Die höchsten Anforderungen an die Tragfähigkeit entstehen bei wandhängenden Sanitärgegenständen. Die Benutzung von WCs, Bidets und Waschtischen erzeugt erhebliche Belastungen, die von den dafür vorgesehenen Montageelementen sicher aufgenommen werden müssen.

Dabei wirkt nicht nur das Eigengewicht der Keramik. Sobald ein Nutzer auf einem wandhängenden WC oder Bidet Platz nimmt oder sich auf einem Waschtisch abstützt, entstehen durch die Hebelwirkung zusätzliche Belastungen, die deutlich über dem tatsächlichen Körpergewicht liegen können. Die auftretenden Kräfte wirken nicht punktuell, sondern auf das gesamte System.

Aus diesem Grund definieren die einschlägigen Normen Mindestanforderungen an die Belastbarkeit von Sanitärinstallationen. Wandhängende WC- und Bidetanlagen müssen einer Prüflast von mindestens 400 kg standhalten. Für Waschtische wird eine Mindestbelastung von 150 kg gefordert. Diese Werte dienen dazu, die im täglichen Gebrauch auftretenden Lasten mit ausreichenden Sicherheitsreserven abzudecken.

Für Installateure bedeutet dies, dass schwere Sanitärgegenstände grundsätzlich an dafür vorgesehenen Montageelementen befestigt werden müssen. Eine direkte Befestigung an Trockenbauplatten oder nicht ausreichend dimensionierten Unterkonstruktionen ist unzulässig. Die Lasten müssen über geprüfte Tragkonstruktionen in Wand und Boden abgeleitet werden.

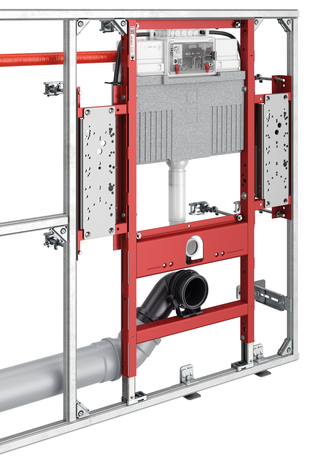

Besondere Aufmerksamkeit erfordern zudem barrierefreie Sanitärbereiche. Hier können zusätzliche Belastungen durch Stütz- und Klappgriffe entstehen, die beim Umsetzen oder Aufstehen erhebliche Kräfte in die Konstruktion einleiten. Entsprechend sind hierfür geeignete Verstärkungen und Befestigungselemente vorzusehen.

Entscheidend für die Dauerhaftigkeit einer Vorwandkonstruktion ist, dass Lastabtragungsfehler vermieden werden. Werden Befestigungsabstände nicht eingehalten, Untergründe falsch beurteilt oder Verstärkungen weggelassen, können Verformungen, Fliesenrisse oder Schäden an der Sanitärkeramik auftreten.

Abdichtung: Feuchteschutz systematisch umsetzen

Der Schutz vor Feuchtigkeit gehört zu den zentralen Anforderungen an Vorwandkonstruktionen im Sanitärbereich. Bauordnungen verlangen ausdrücklich, dass Bauteile dauerhaft gegen Durchfeuchtung gesichert werden. Für die Praxis bedeutet das: Abdichtung ist kein einzelner Arbeitsschritt, sondern das Ergebnis eines durchdachten Zusammenspiels aus Konstruktion, Materialwahl und Ausführung.

Materialwahl im Feuchtraum

Im häuslichen Badbereich kommen feuchtraumgeeignete Baustoffe zum Einsatz. Standard-Gipskartonplatten sind hierfür nicht ausreichend. Stattdessen werden imprägnierte Gipskartonplatten oder – bei höherer Beanspruchung – zementgebundene bzw. feuchteunempfindliche Bauplatten verwendet.

Zusätzlich ist in wasserbeanspruchten Bereichen eine flächige Abdichtung erforderlich. Diese wird in der Regel im Verbund mit dem späteren Fliesenbelag ausgeführt und muss lückenlos an alle angrenzenden Bauteile angeschlossen werden.

Für die Auswahl und Ausführung der Abdichtung ist die Einteilung in Beanspruchungsbereiche entscheidend:

Bereich 1: Nicht wasserbeanspruchte Flächen

Zu diesem Bereich zählen Vorwandinstallationen für Waschtische, WCs, Bidets und Urinale. Hier steht die fachgerechte Abdichtung von Durchdringungen und Anschlüssen im Vordergrund. Besonderes Augenmerk gilt den Schnittkanten der Beplankung sowie den Durchbrüchen für Ver- und Entsorgungsleitungen.

Bereich 2: Wasserbeanspruchte Flächen

Im Bereich von Duschen und Badewannen sind deutlich höhere Anforderungen zu erfüllen. Zusätzlich zur Abdichtung der Anschlüsse ist eine vollflächige Abdichtung gegen nicht drückendes Wasser erforderlich. Darüber hinaus müssen Wand-, Boden- und Eckanschlüsse mit geeigneten Dichtbändern in die Flächenabdichtung eingebunden werden.

Bereich 3: Stark wasserbeanspruchte Flächen

Öffentliche Duschanlagen, Schwimmbäder, Sportstätten oder Krankenhausbereiche stellen nochmals höhere Anforderungen an die Konstruktion. Neben einer vollflächigen Abdichtung sind sämtliche Anschlüsse, Fugen und Durchdringungen besonders sorgfältig auszuführen. Die verwendeten Baustoffe müssen dauerhaft gegen hohe Feuchtebeanspruchung beständig sein.

Durchdringungen dauerhaft abdichten

Die meisten Feuchteschäden entstehen nicht auf großen Flächen, sondern an einzelnen Schwachstellen. Deshalb kommt den Rohr- und Armaturendurchführungen besondere Bedeutung zu. Schnittkanten von Aussparungen müssen vor der weiteren Bearbeitung entsprechend vorbehandelt und versiegelt werden. Für Wasseranschlüsse werden geeignete Dichtmanschetten oder Dichtflansche verwendet, die dauerhaft in das Abdichtungssystem eingebunden werden. Die Leitungsanschlüsse sind bis an die fertige Wandoberfläche heranzuführen. Verbleibende Ringspalte werden mit dauerhaft elastischen Dichtstoffen verschlossen.

Ebenso sind die Anschlüsse von Dusch- und Badewannen sowie die Übergänge zu WC-, Bidet- oder Urinalinstallationen entsprechend den Vorgaben des jeweils verwendeten Abdichtungssystems auszuführen.

Dieser Grundlagenbeitrag wird mit den Schwerpunkten Schallschutz, Brandschutz und Leitungsführung in SHK Profi 6 / 2026 fortgesetzt.
