Montage eines Design-Heizkörpers

Schritt für Schritt Einfache Installation & geringes Eigengewicht

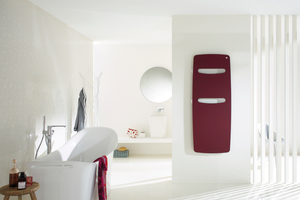

Der Design-Heizkörper „Zehnder Vitalo“ mit der Anschlussbox „Zehnder EasyFit“ ermöglicht eine einfache Montage und bietet für jeden Raum eine ansprechende Optik mit besonderer Formensprache. Weitere Informationen unter www.zehnder-systems.de.

Schritt 1

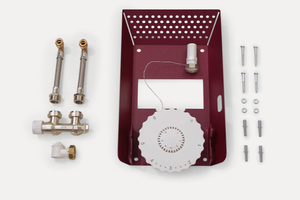

Die Anschlussbox Zehnder EasyFit sorgt für einfache, schnelle Installation der Anschlusstechnik und dient zugleich als untere Befestigung des Heizkörpers an der Wand. Das Anschlussset enthält die Anschluss-Armatur, das Thermostat mit Fernversteller und Einstellscheibe, flexible Schläuche sowie Befestigungsmaterial inklusive Schrauben und Dübel.

Schritt 2

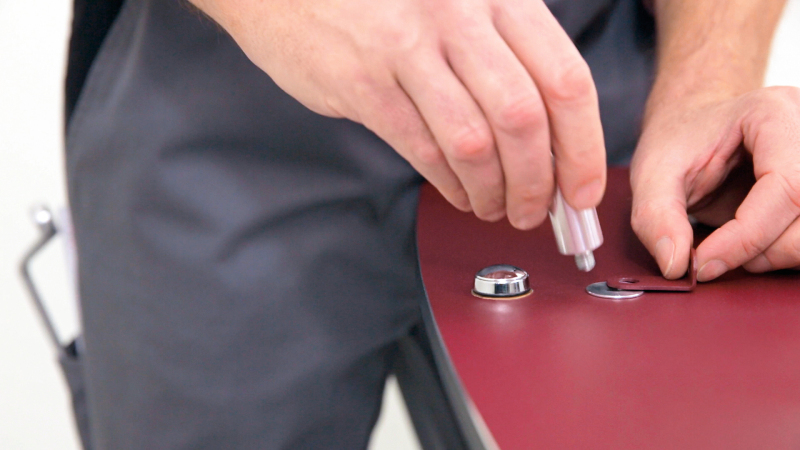

In wenigen Schritten wird der „Zehnder Vitalo“ für die Montage vorbereitet: Dazu wird er auf weichem Untergrund (z.B. Karton oder Flies) auf die Front gelegt und das Entlüftungsventil mithilfe des mitgelieferten Montagewerkzeugs eingeschraubt sowie die Abdeckkappe aufgesetzt. Anschließend wird das Distanzstück der oberen Wandkonsole zusammen mit der Kettenhalterung montiert.

Schritt 3

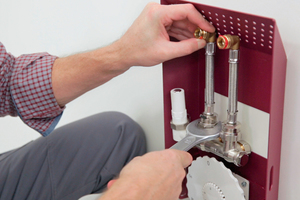

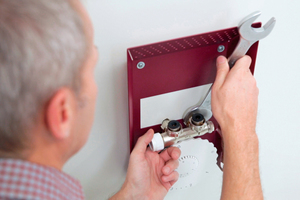

Die Anschlussbox „EasyFit“ kann als Bohrschablone verwendet werden: Die Box wird hierzu einfach an die vordefinierte Position der Aussparung für Anschlussrohre gehalten, mit der Wasserwaage ausgerichtet und die Bohrlöcher angezeichnet. Nach dem Bohren wird die Box mit Schrauben und Dübeln befestigt sowie die Anschluss-Armatur durch Anziehen der Klemmverschraubungen montiert.

Schritt 4

Zuletzt wird noch die Fernverstellung an die Anschluss-Armatur angeschraubt und die flexiblen Schläuche werden montiert. Hierbei müssen die Anschlüsse Richtung Heizkörper zeigen. Damit ist im unteren Bereich alles fertig vorbereitet.

Schritt 5

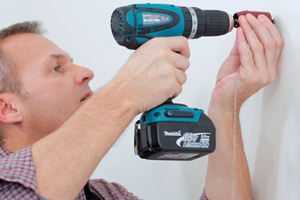

Anschließend wird die Wandhülse für die obere Befestigung des Heizkörpers inklusive Kettenhalterung für den Klappmechanismus mit Dübel und Schrauben befestigt. Die Kette hängt nach unten.

Schritt 6

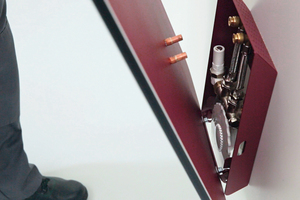

Nun wird der Design-Heizkörper „Zehnder Vitalo“ ganz einfach unten in die Halterung der Anschlussbox eingehängt. Der Heizkörper lässt sich jetzt bequem vor- und zurückklappen, um im nächsten Schritt mit der Kette verbunden zu werden.

Schritt 7

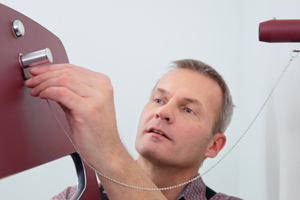

„Zehnder Vitalo“ kann dank seines geringen Eigengewichts mit einer Hand schräg gehalten werden, während mit der anderen die Kette an der bereits montierten Halterung am Heizkörper eingehängt wird. Da die Kette den Heizkörper hält, kann er in abgeklapptem Zustand verbleiben und die Hände sind frei für den nächsten Montageschritt.

Schritt 8

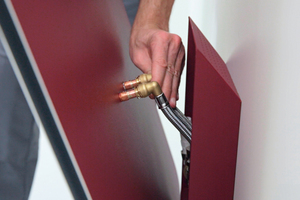

Im unteren Bereich erfolgt das Aufstecken der flexiblen Anschlüsse in die werkseitig vorbereiteten Rohrenden am Heizkörper. Die Anschlüsse klemmen selbstständig, es ist kein Werkzeug erforderlich.

Schritt 9

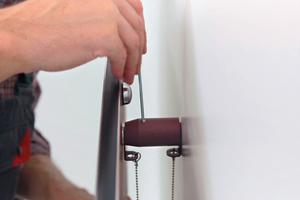

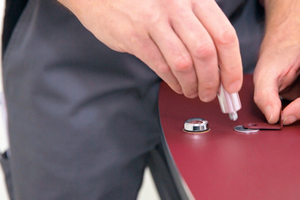

Zum Schluss erfolgt noch das Anklappen des Heizkörpers und das Einführen des Distanzstücks in die montierte Wandhülse. Fixiert wird „Zehnder Vitalo“ durch einfaches Anziehen der Madenschraube. Die Kette verbleibt am Design-Heizkörper. Jetzt nur noch die Schutzfolie von der Heizkörperfront abziehen. Fertig!

Der Design-Heizkörper „Zehnder Vitalo“ mit der Anschlussbox „Zehnder EasyFit“ bietet eine komfortable Montage: Aufgrund flexibler Rohre und eines innovativen Mechanismus lässt sich die Heizkörperfront leicht an die Wand klappen und fixieren. Zudem ist der „Zehnder Vitalo“ leichter als herkömmliche Badheizkörper und ermöglicht eine einfache Montage. Wie wenig Aufwand die Installation dieses Designheizkörpers erfordert, zeigt dieser Montage-Bericht Schritt für Schritt auf.
